| Largura do rolo enorme: | |
|---|---|
| Velocidade: | |
| Estilo de gravação: | |
| Estilo de corte: | |
| Estilo de embalagem: | |
| Quantidade: | |
XY-GU-AA
XINYUN
8441809000
XY-GU-AA Linha de produção facial da máquina da fatura de lenço de papel do estilo totalmente automático do cair
Contorno
Produção automática de máquina de lenços faciais estilo pendurar linha é consiste de dobradura de lenços faciais máquina, máquina de corte de serra de toras e embalagem máquina. Máquinas trabalhar sem problemas e de forma estável de o cru material para finalizado produtos.
Esse produção linha é de alto grau de automação, salvar trabalho custos, reduzir trabalho intensidade, é o melhor escolha de o produção de tecido produtos.

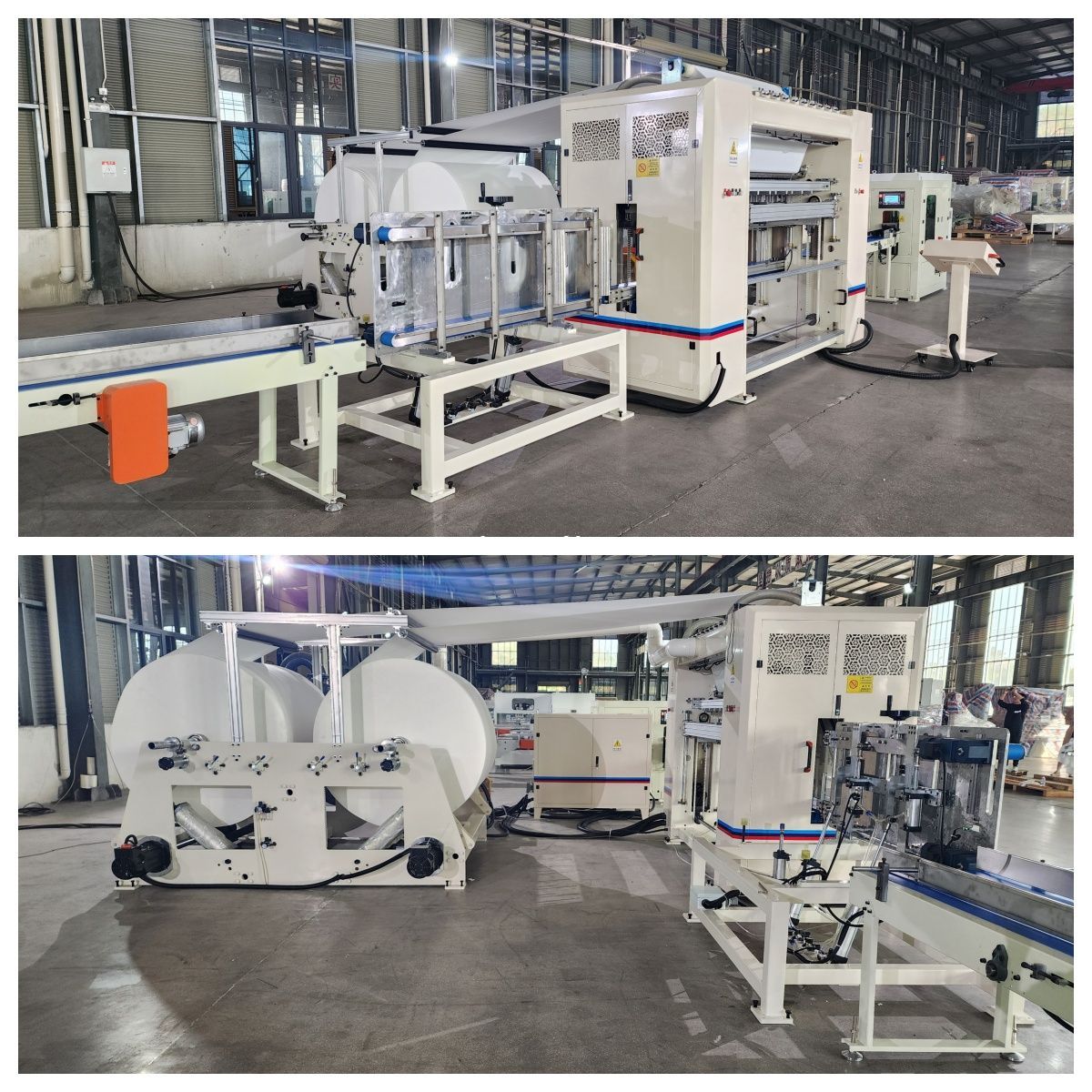

XY-GU-20A Estilo de suspensão automática de 7 linhas Facial Tproblema Dobrar Máquina
Recurso e funções
O rolo de faca para quebrar papel adota a estrutura do rolo de faca em espiral, o que resolve efetivamente a estabilidade da quebra de papel e a vida útil da lâmina.
A estrutura do rolo de faca para quebrar papel adota a estrutura do rolo de faca em espiral desde a faca reta original até o tipo de corte completo, e o rolo de faca em espiral é do tipo de corte pontual, o que resolve a instabilidade da quebra de papel e a curta vida útil da lâmina causada pela estrutura original da faca reta.
Parte Dobrável Principal
Não | Descrição | Tparâmetros técnicos |
1 | Velocidade de projeto | 100m/min |
2 | Velocidade estável | 80m/min |
3 | Desdobre o tamanho do tecido acabado | 180（+1，-3）* largura do tecido |
4 | Tamanho dobrado do tecido acabado | 90（+3，-1）* largura do tecido |
5 | Altura do tecido acabado (mm) | 50mm-135mm (altura antes de embalar) |
6 | Estrutura principal | Estrutura tipo parede |
10 | Método de contagem | Adote a operação do codificador de alta resolução, a contagem é 100% precisa. |
8 | Mecanismo dobrável | Dobramento por adsorção a vácuo |
9 | Método de dobramento | Dobragem escalonada em forma de V |
10 | Método de processamento de rolo dobrável | Após o tratamento de têmpera e revenido e o processamento de furos profundos de alta precisão, a rigidez e a resistência de cada rolo são garantidas. Todos eles são processados por centro de usinagem CNC e equilíbrio dinâmico de nível G3.2 para garantir os requisitos de precisão dos rolos dobráveis durante a dobra em alta velocidade. |
11 | Rolo dobrável para quebrar papel | 2 rolos para quebrar e dobrar papel e 3 a 4 facas inferiores para quebrar papel são distribuídos uniformemente nos rolos (o número varia dependendo das especificações) para garantir que cada comprimento de quebra de papel seja 180 (+1, -3) mm, e orifícios de adsorção a vácuo são dispostos regularmente próximos a cada faca inferior na superfície do rolo para adsorver o papel base cortado na superfície do rolo. Existem 3-4 facas de inserção de papel e 3-4 ranhuras dobráveis em V distribuídas uniformemente no rolo (o número varia dependendo das especificações) para garantir que o tamanho do papel base após a dobragem seja de 90 mm (+3, -1 ), e os orifícios de adsorção a vácuo são dispostos regularmente próximos a cada faca de inserção e ranhura em V dobrável na superfície do rolo para adsorver o papel base cortado na superfície do rolo. |
12 | Faca inferior para corte de papel | Todos eles são feitos de materiais importados, e a faca inferior e a estrutura do orifício de sucção garantem que o papel não quebre ou vire em alta velocidade, tornando o produto final mais limpo. |
13 | Faca de corte de papel | Todos são feitos de materiais importados e usam um design de faca de macarrão em espiral para garantir a durabilidade da faca. |
14 | Método de quebra de papel | Elevação geral. Há uma lâmina em espiral na frente e atrás. Estrutura espiral de quebra de papel; quebra de papel estável e longa vida útil da ferramenta. |
15 | Método de enfiar papel | Manual |
16 | Parte do duto de vácuo | A tubulação e a construção do duto de vácuo no local serão feitas pelo comprador |
110 | Função de jog da máquina | A máquina pode escolher a função de avanço gradual |
18 | Potência do motor principal da máquina (kW) | 5,5 kW |
19 | Potência da bomba de vácuo da máquina (kW) | 37 |
20 | Requisitos de energia da máquina | 380 V 50 Hz Trifásico |
21 | Tensão de controle (V) | 24 |
22 | Pressão de ar comprimido (MPa) | ≥0,6 |
23 | Consumo de gás | 1000 litros/turno |
Parte de desenrolamento de papel
Não. | Descrição | Tparâmetros técnicos |
1 | Máx. largura do rolo enorme（milímetros） | 1400 |
2 | Diâmetro do rolo enorme（milímetros） | <=¢1500 |
3 | Velocidade de desenrolamento（m/min） | ＜130 |
4 | Diâmetro interno do rolo enorme | ￠76,2 mm |
5 | Estrutura da máquina | Tipo de parede e estrutura da moldura |
6 | Peso do rolo jumbo（T） | Máx.0,8 |
7 | Sistema de desenrolamento | Correia de alimentação de papel com base de folha |
8 | Alinhamento do rolo jumbo | Ajuste manual |
9 | Modo de desenrolar | Sentido horário |
10 | Método de enfiar papel | Manual |
11 | Detecção de quebra de papel | Com um sistema de detecção de quebra de papel, toda a máquina irá parar quando ocorrer uma quebra de papel, reduzindo o desperdício de papel bruto |
12 | Poder | 2,2 kW |
13 | Requisito mínimo de pressão de ar | 0,6 MPa |
14 | Consumo de gás | 1000 litros/turno |
15 | Modo de transferência de suportes de rolos jumbo | Motor independente para controlar |
16 | Correia transportadora | Acionamento por correia plana |
17 | Ajuste do rolo Jumbo | Parafuso |
18 | Proteção | Os principais componentes da transmissão são protegidos por uma capa protetora |
O sistema de transferência automática
Não. | Descrição | Tparâmetros técnicos |
1 | Sistema de transferência | 6 servocontrole dispositivos podem realizar transferência automática |
2 | Estrutura de transferência | Estrutura do painel |
3 | Dispositivo deslizante para transferência | Todos os dispositivos deslizantes adote rolamento linear importado e adote estrutura de eixo duplo para garantir a estabilidade de cada peça do sistema de transferência |
4 | Transferência Principal | Tudo feito de liga de alumínio e processado por centro de usinagem CNC para garantir a precisão do empilhamento |
5 | Defletor de papel | Todos eles são processados De liga de alumínio importada, para garantir que o papel de saída não afetará a transferência efeito |
6 | Peças pneumáticas | Os componentes pneumáticos AIRTAC são usados para garantir a precisão da transferência |
7 | Rastreando quantidades de planilha | Codificador de alta precisão é adotado |
8 | Ajuste de quantidades de folha | Definir no PLC tela e a quantidade de folhas pode ser ajustado com 100% de precisão (com número par como referência de configuração) |
9 | Faixa de quantidade de folhas | 2 camadas: 100-200 folhas 3 folhas 60-150 folhas |
10 | Velocidade | Máx. 10 vezes/min |
11 | Modo de controle | Quando a máquina é desligada normalmente, ela só pode ser desligada após a transferência o trabalho está concluído |
12 | Peças de suporte de papel | O aço inoxidável é usado para garantir a resistência e rigidez do produto semiacabado em alta velocidade |
13 | Potência (KW) | 3+3+0,75+1,8=8,5 |
14 | Pressão de ar comprimido (MPA) | ≥0,6 |
15 | Consumo de gás | 1000 L/deslocamento |
16 | Tensão de controle (V) | 24 |
XY-GU-281 Máquina de corte automática para corte de tecido facial estilo pendurar
Parâmetro principal:
1. Tamanho de corte: Largura máxima da correia de alimentação de papel: 500 mm;
Comprimento de corte de papel: L=80-200mm
2. Velocidade: 150-180 cortes/min (depende do comprimento do papel)
3. Sistema de controle: controle do programa PLC, servo drive, operação com tela de toque
4. Forma de alimentação: Servo acionamento; Transmissão de posicionamento síncrono por correia síncrona.
5. Modo de corte: movimento rotacional de 360 ° contínuo
6. Corte o sistema de remoção de cabeça e cauda de papel; O controle do programa PLC e a operação da tela sensível ao toque são concluídos. Comprimento de remoção da cabeça e cauda 10mm-20mm.
7. Precisão de corte de papel: Faixa de erro de corte<1mm
8. Sistema de retificação de serra de toras: retificação automática de faca, parâmetros de configuração da tela de toque
9. Diâmetro externo do cortador de papel: ￠610mm
10. Pressão de ar necessária: 0,5Mpa (preparado pelo cliente)
11. Tipo de fonte de alimentação: 380V 50Hz Trifásico
12. Potência total: 7KW
13. Tamanho da máquina(L*W*H): 1700*1770*1976mm
14. Peso: 2.000 kg
15. Cor da máquina: Branco (processo de pulverização de plástico de verniz de cozimento opala)
16. Sistema servo completo da máquina, PLC, tela sensível ao toque, driver; Marca Xinjie ou Huichuan
17. Rolamento de máquina completo série Alemanha FAG, correia síncrona série Japão UNIENTI
18. Fotoeletricidade de toda a máquina: marca italiana datalogic
19. O sistema elétrico de detecção ocular de saída de papel do equipamento, incluindo a máquina de embalagem e a esteira, para automaticamente a máquina de corte em caso de falha e acúmulo de produto;
20. Controle do conversor de frequência do motor, economia de energia, conversor de frequência da marca Xinjie ou Huichuan
21. O console de controle do equipamento é uma tela sensível ao toque e o painel é gravado em aço inoxidável
22. A caixa de controle elétrico do equipamento é integrada ao host para garantir que o circuito não seja danificado e seguro;
23. A tampa de segurança do equipamento é construída em malha de ferro, e a observação externa é em vidro orgânico, com função de proteção de segurança;
24. O equipamento está equipado com uma máquina de colocação de papel e uma máquina de triagem automática de materiais para melhor resolver o problema de embalagens vazias.
25. O equipamento está equipado com um dispositivo automático de descarga de resíduos, que pode descarregar perfeitamente os resíduos sem afetar o meio ambiente e a embalagem.
Máquina de embalagem automática de tecido facial estilo pendurar XY-BT-299
Características
Esta máquina está conectada ao cortador automático de papel, com função de liberação automática de papelão (escolha do cliente)
Pode ser conectado a uma serra para toras ou a uma máquina embaladora de rolo único.
Sistema servo, controlado por PLC.
Alimentação automática, ajuste automático. Adotando sensores de alta qualidade.
Operado por tela colorida sensível ao toque.
Função de parada/pausa de emergência, sistema de alarme de segurança, sistema de proteção de ar e energia elétrica.
Adotando sistema de vedação e corte de temperatura constante.
Parâmetros técnicos da máquina
Modelo | XY-BT-299 (braço de impulso duplo) |
Capacidade | 20-50saco de empacotamento/min |
Fonte de energia | 380 V 50 Hz Trifásico |
Fornecimento de ar | 0.5-0,7MPA(Fornecido por cliente) |
Ppotência do motor | 11KW |
Hpoder alimentar | 1,6 kW |
Diâmetro do tubo de entrada | 10-12 mm |
Servo motor | 9 peças |
Modo de alimentação | Totalmente automático sistema de alimentação de pistas |
Embalagem tamanho/por saco | L(150-400)*C(120-250)*H(80-110) milímetros
|
Modo saco de empacotamento | Saco pré-fabricado com orifício para purga de ar |
Material do saco de empacotamento | PE, espessura:：≥0,05 mm |
Loja de empacotamento de sacos | Tipo de bolsa pull-down; Larmazenamento de bolsa dupla esquerda e direita; Hespaçamento entre furos e furos 40mm |
Quantidade de armazenamento de saco de empacotamento | ≤300 peças |
Peso da máquina | 2000KG |
Tamanho da máquina | L5120*C3400*H1700 milímetros |
Estilo de embalagem finalizado
