XY-GU-AB
XINYUN

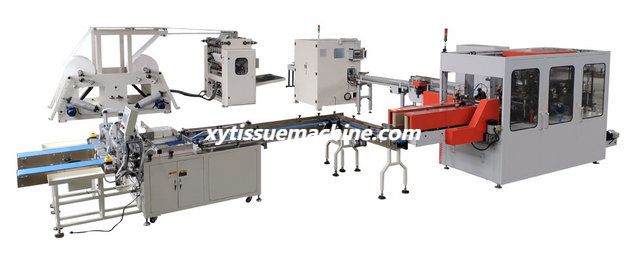

XY-GU-AB Bom Preço 6 Linhas Facial Automático
Linha de produção de máquina para fabricação de papel de seda
Contorno
A linha de produção automática de lenços faciais consiste em máquina dobrável de lenços faciais, máquina de corte com serra de toras de canal único e máquina de embalagem de saco único.Máquina funcionando suavemente e estável desde a matéria-prima até o acabamento
produtos.Esta linha de produção possui alto grau de automação, economiza custos de mão de obra, reduz a intensidade de mão de obra, é a melhor
escolha da produção de produtos de tecido.
Link de vídeo: https://youtu.be/C6CLxz_XNoY
Existem 4 máquinas na linha de produção.

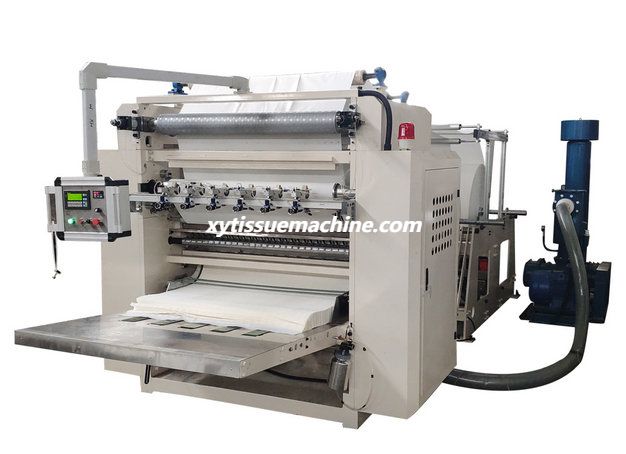

1) XY-GU-20A Automático 6 Linhas Tecido Facial Dobrando Máquina
Link de vídeo: https://youtu.be/lGpVtf7pMjE
Principais características
Fluxo de trabalho da máquina automática para fabricação de lenços faciais XY-GU-20A: Os rolos jumbo que foram cortados na largura desejada são cortados pelos cilindros de corte e dobrados recíprocamente em uma folha de tecido facial retangular ou quadrado.Esta máquina adota servo motor independente e controle automático de tensão do papel.Possui alta velocidade, boa dobradura e fácil operação.
1. Configuração de gravação pneumática, separação pneumática.(gravação em relevo selecionada pelo cliente)
2. O rack de parede e a estabilidade de funcionamento rápido da máquina são excelentes.
3. Carregamento pneumático de rolo enorme, acionamento pneumático de papel, relação de velocidade contínua de ajuste e controle de tensão da rede.
4. Equipado com bomba de vácuo tipo raízes para funcionamento estável da máquina
5. Faça vários produtos com largura conforme requisito.
6. Equipado com unidade de gravação de borda para manter as duas camadas juntas.
7. A máquina irá parar quando o papel quebrar.Evita desperdício causado por falta de papel ou papel quebrado.
8. A teia pode ser enfiada na máquina pelos dois botões de jog, é mais segurança e mais fácil de enfiar a teia.
Parâmetro Técnico Principal
Modelo de máquina | XY-GU-20A |
Tamanho dobrado de produtos acabados | 100*(120-210)±2mm |
Tamanho desdobrado dos produtos acabados | 200*210±2mm |
A largura do papel em rolo enorme | 1400 mm |
Diâmetro do rolo de papel enorme | 1200 mm |
Diâmetro do núcleo interno do papel em rolo enorme | 76,2 mm |
Produção Diária (8 horas) | 2.000-3.000 kg |
Unidade de gravação | Gravação completa de aço para aço, gravação de borda de aço para aço, regulação pneumática independente |
Unidade de corte | Corte pneumático |
Poder | Motor principal 5.5KW |
Suporte de papel em rolo enorme de 1,5KW (2 conjuntos) | |
Unidade de sucção a vácuo | Ventilador de 18,5KW |
Sistema pneumático | Compressor de ar de 3 HP, mini pressão 5kg/cm2PA |
Sistema de condução | Correia dentada |
Dimensão global | 7950*2500*1850mm |
Peso | 6,0T |

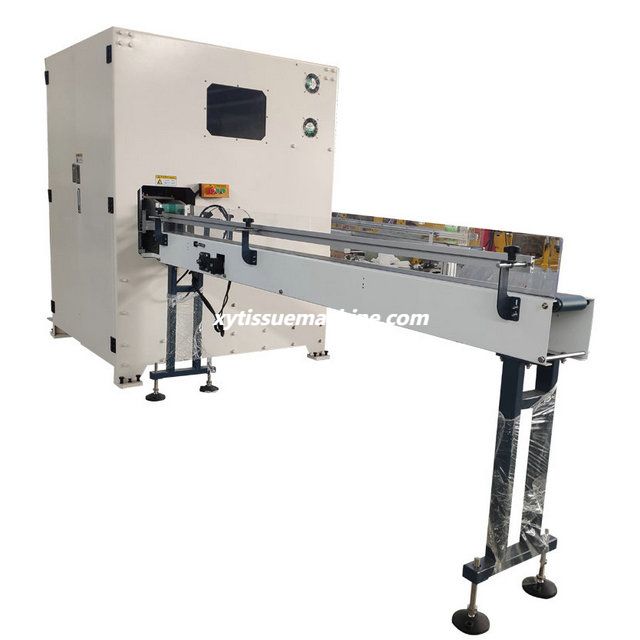

2) Máquina de corte automática de serra para toras de tecido facial XY-GU-281
Link de vídeo: https://youtu.be/EzMsnPSzIOk
Principais características
O cortador de papel ciclotron é usado para cortar automaticamente uma fileira de produtos de papel toalha dobrados e redondos, como lenços de papel removíveis ou papel higiênico.Toda a máquina adota tecnologia de servo acionamento e controle de frequência da velocidade do motor e aumenta a estabilidade do corte de papel, além de melhorar a precisão de corte do tecido e cortar a face final plana.O comprimento de corte dentro do escopo da máquina permite ajuste arbitrário.Ângulo automático fixo do rebolo de faca, garante a qualidade da faca de afiar.O local de moagem da faca geralmente sopra ar comprimido para resfriamento e pode combinar com o fluido de resfriamento especial.
Principais Parâmetros Técnicos
Designation | Valores de parâmetros |
O comprimento dos produtos inacabados | mínimo 500 mm (ou mini 5 linhas) |
A altura do produto acabado | 30~130mm |
Velocidade de produção | 20~150 cortes/min |
Velocidade de operação | 20~120 cortes/min |
Diâmetro externo da lâmina redonda | Φ610mm |
Velocidade máxima da faca circular de corte de papel | 980R/min |
Especificação de produtos acabados | 70~300mm |
Largura do papel | 70~110mm |
Comprimento de corte | 70~300mm |
Comprimento restante | 20~65mm |
Poder | 11KW |
Fonte de energia | 380 V 50Hz |
Pressão do ar | 0,5~0,8MPa |
Tamanho da máquina | 4600*1700*2500mm |
peso | 2300~2600kg |
freio | Configuração de parâmetros (auto/manual) |
Faca de afiar | Configuração de parâmetros (automático) |
Faca de afiar pneumática | Configuração de parâmetros (auto/manual) |
Sopro de ar | sem |
O pressostato total | Valor (não) |
Interface homem-computador | DELTA (ou selecionado pelo cliente) |
trocador de frequência | DELTA |
Servo Drive | DELTA |

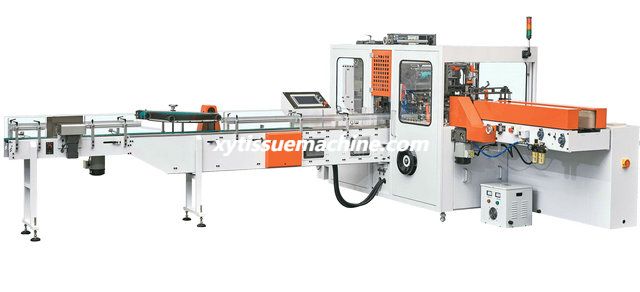

3) Máquina embaladora de tecido facial tridimensional totalmente automática XY-BT-298
Link de vídeo: https://youtu.be/QetR32rlK4g
Técnico Principal Parâmetros
Especificações técnicas | Descrição | Observação |
Âmbito de aplicação | Lenço facial, toalha de mão, lenço de guardanapo | |
Modo de alimentação do equipamento | ASF totalmente automático | Cinco seções de modo de alimentação flexível inteligente |
Máx.projetar velocidade mecânica | Máx.80 sacos/min | Relacionado à especificação da embalagem |
Máx.velocidade de operação estável | 65 sacos/min | Relacionado à especificação da embalagem |
Faixa de comprimento do tecido (produto acabado) | 120mm - 210mm | Acima deste tamanho pode ser personalizado |
Faixa de altura do tecido (produto acabado) | 40mm-100mm | |
Faixa de largura do tecido (produto acabado) | 90mm-105mm | |
Peças de reposição para mudança de tamanho | 3 partidas | Quantidade de configuração padrão, as especificações precisas elaboradas pelo usuário |
Tamanho da máquina (L*W*H) | 4600*3620*1770mm | Tamanho padrão |
Peso da máquina | Cerca de 3000kg | |
Materiais de embalagem | Filme CPP | |
Espessura do filme | 0,04 mm-0,055 mm | |
Diâmetro máximo do filme | 400 milímetros | Acima deste tamanho pode ser personalizado |
Diâmetro do núcleo do filme | 76 mm | De acordo com os padrões internacionais |
Largura máxima do filme | 340mm | Acima deste tamanho pode ser personalizado |
Compressor de ar | Pressão de ar mínima 5MPA | Equipado pelo usuário |
Fonte de energia | 380 V/50 Hz | Seguindo o padrão de energia elétrica da China |
Potência total de acionamento | 4,8 kW | A soma do motor principal, servo motor, Soma da potência do motor regulador de velocidade |
Potência total de aquecimento | 4,6 kW | Vedação lateral, parte de vedação lateral da potência de aquecimento combinada |
Variação de tensão | +/-10% | De acordo com os padrões internacionais |
Entrada E/S/ E/S | 24V CC | Entrada do circuito de controle do sistema de controle elétrico |
Saída de E/S/ E/S | 24V CC | Saída do circuito de controle do sistema de controle elétrico |
Modo de controle de movimento do equipamento | Três servo eixo e controle de localização do eixo | A curva de movimento CAM eletrônica |
Modo de transmissão principal do equipamento | Câmera mecânica 20crmnti + unidade CAM eletrônica | |
Cor padrão da máquina | Cinza, cor internacional RAL 7032 | O número internacional de cores do cartão colorido RAL7032 |
Estilo de embalagem | Envolvimento tridimensional | vedação vertical primeiro e depois vedação nos dois lados |

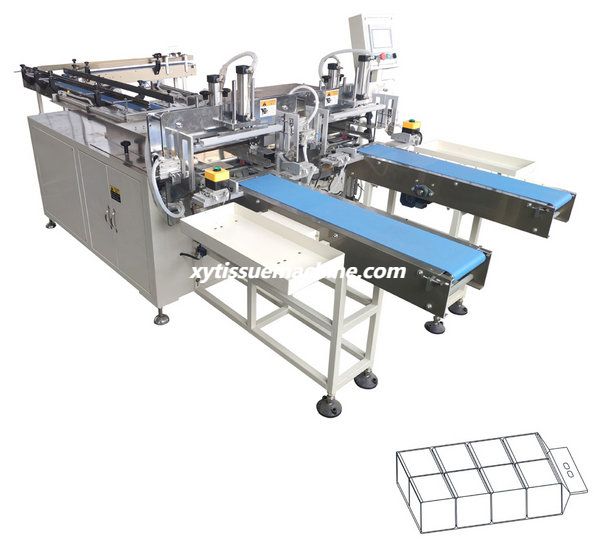

4) Máquina de embalagem de pacote de lenço de papel facial semiautomática XY-GU-26B
Link de vídeo: https://youtu.be/IMHSXCyyofI
Principais características
1. Esta máquina é adequada para embalagem macia de pacote intermediário, dispositivo de supressão automática de correia, fileira única dupla ajustável, as atividades do chefe para facilitar o ensacamento dos trabalhadores, entrega automática de produtos acabados, eficiente provincial.Cabeça dupla fora do material apenas uma pessoa ensacando!
2. O uso de controle avançado de programação de computador PLC, controle de frequência dupla, parâmetros de exibição de tela de toque, fácil de configurar, controle de temperatura mais preciso e proteção mais eficaz de fio de aquecimento e fita de alta temperatura.
3. O efeito de vedação da embalagem é uma máquina automática de pacote único de bombeamento bonito, limpo e macio conectada para obter papel de transporte mecanizado, apenas ensacamento manual, máquina mais rápida e mais econômica de trabalho;reduzir custos de produção e melhorar a eficiência da produção.
4. Velocidade de embalagem: 14-18 sacos/min.
5. Existe um dispositivo de agrupamento automático de material antibloqueio, mas também desempenha um papel de buffer.
6. Toda a estrutura é razoável, desempenho estável, material forte, mais durável;peças de controle para a importação de componentes de alta qualidade, o resto dos componentes de qualidade padrão nacional.
Parâmetros técnicos
1 | Velocidade | 14-18 sacos/min | ||
2 | Tamanho da embalagem (mm) | Uma linha (L*W) | （180-400）*（130-200）mm | |
3 | Duas linhas (L*W) | （180-400）*（260-400）mm | ||
Grossura | Altura:(70-1000mm | |||
4 | Tipo de embalagem (saco) | Uma linha: 1*3,1*4,1*5; Duas linhas: 2*3,2*4,2*5 | ||
5 | Método de embalagem | Saco pré-fabricado | ||
6 | Controle de alimentação | Alimentação automática | ||
7 | Método de ensacamento | Manual | ||
8 | Método de supressão | Conexão de rotatividade automática | ||
9 | Material de embalagem | EDUCAÇAO FISICA | ||
10 | Qualidade de vedação | Sem vedação, sem aderência, pacote único, sem ruptura por fusão | ||
11 | Espessura mínima do filme (dmm) | 6 dmm | ||
12 | Poder | 1,2 kW | ||
13 | Tensão | 220 V 50-60Hz | ||
14 | Pressão do ar | 0,6mpa | ||
Principais marcas de componentes | ||||
Não. | Item | Marca | Observação | |
1 | Controle CLP | XINJE | Joint venture sino-estrangeira | |
2 | Tela sensível ao toque | XINJE | Joint venture sino-estrangeira | |
3 | Motor comum | Lijia | China | |
4 | Conversor de frequência | Inovação | China | |
5 | Rolamento principal | HRB,NSK | China | |
6 | Módulo de potência | Ming Wei | China | |
7 | Interruptor fotoelétrico e de proximidade | Sike | China | |
8 | Contator | Xinling | China | |
9 | Componentes pneumáticos | SMC Airtac, estrelas | Marca internacional | |
10 | Fonte de alimentação de modo de comutação | Schneider | Marca internacional | |
