XY-GU-AA
XINYUN

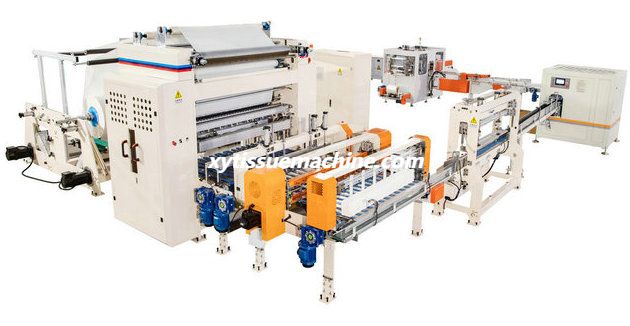

Linha de produção de transferência totalmente automático da máquina de tecido facial XY-GU-AA
A linha automática de produção de lenços faciais consiste em uma máquina dobradeira de lenços faciais com sistema de transferência, máquina de corte com serra de toras de canal único e máquina de embalagem de saco único.Máquina funcionando de maneira suave e estável desde a matéria-prima até os produtos acabados.Esta linha de produção possui alto grau de automação, economiza custos de mão de obra, reduz a intensidade de mão de obra, é a melhor escolha para a produção de produtos de tecido.
Link de vídeo:
https://www.youtube.com/embed/BRZRt65KCg0?si=ZiENfvXIlwIrhrBR
Máquina dobrável de tecido facial totalmente automática XY-GU-20A com sistema de transferência
Recurso e funções:
O rolo de faca para quebrar papel adota a estrutura do rolo de faca em espiral, o que resolve efetivamente a estabilidade da quebra de papel e a vida útil da lâmina.
A estrutura do rolo de faca para quebrar papel adota a estrutura do rolo de faca em espiral desde a faca reta original até o tipo de corte completo, e o rolo de faca em espiral é do tipo de corte pontual, o que resolve a instabilidade da quebra de papel e a curta vida útil da lâmina causada pela estrutura original da faca reta.
Não. | Descrição | Parâmetros técnicos |
1 | Máx.largura do rolo enorme (mm) | 1400 |
2 | Diâmetro do rolo enorme (mm) | <=¢1500 |
3 | Velocidade de desenrolamento (m/min) | <130 |
4 | Diâmetro interno do rolo enorme | ¢76,3 mm |
5 | Estrutura da máquina | Tipo de parede e estrutura da moldura |
6 | Peso do rolo enorme (T) | Máx.0,8 |
7 | Sistema de desenrolamento | Correia de alimentação de papel com base de folha |
8 | Alinhamento do rolo jumbo | Ajuste manual |
9 | Modo de desenrolar | Sentido horário |
10 | Método de enfiar papel | Manual |
11 | Detecção de quebra de papel | Com um sistema de detecção de quebra de papel, toda a máquina irá parar quando ocorrer uma quebra de papel, reduzindo o desperdício de papel bruto |
12 | Poder | 1,5 kW |
13 | Requisito mínimo de pressão de ar | 0,6 MPa |
14 | Consumo de gás | 1000 litros/turno |
15 | Modo de transferência de suportes de rolos jumbo | Motor independente para controlar |
Transmissão | ||
16 | Correia transportadora | Acionamento por correia plana |
17 | Ajuste do rolo Jumbo | Parafuso |
Outro | ||
17 | Proteção | Os principais componentes da transmissão são protegidos por uma capa protetora |
1.2 Esta unidade inclui:
Descrição | Quantidade |
Sistema de transporte | 1 conjunto/grupo (na prateleira traseira) |
Sistema de centralização de rolo Jumbo | 1 conjunto/grupo (na prateleira traseira) |
Sistema de enfiamento de papel em rolo Jumbo | 1 conjunto/grupo (na prateleira traseira) |
Sistema de transmissão | 1 conjunto/grupo (na prateleira traseira) |
Base fixa em rolo Jumbo | 2 conjuntos/grupo (na prateleira traseira) |
Eixo de rolo enorme | 1 conjunto/grupo (na prateleira traseira) |
Sistema de fixação e saída de rolo Jumbo | 2 conjuntos/grupo (na prateleira traseira) |
2.1.1 Dispositivo dobrável de mainframe (1 grupo/conjunto)
Não. | Descrição | Parâmetros técnicos |
1 | Velocidade de projeto | 100m/min |
2 | Velocidade estável | 70-80m/min ou máx.número de pilhas longas: 6-10 pilhas longas/min (encontre apenas uma delas) |
3 | Tamanho de desdobramento do produto acabado (mm) | 180(+1,-3)* largura do produto acabado |
4 | Tamanho dobrado do produto acabado (mm) | 90(+3,-1)* largura do produto acabado |
5 | Altura do produto acabado (mm) | 50mm-135mm (altura de dobramento, não a altura da embalagem) |
6 | Estrutura da máquina | Estrutura do painel |
7 | Método de contagem | Operação do codificador de alta resolução (100% precisa) |
8 | Método de dobramento | Dobramento por adsorção a vácuo |
9 | Estilo dobrável | Dobragem escalonada em forma de V |
10 | Método de processamento de rolo dobrável | Após têmpera e revenimento, e usando processamento de furos profundos de alta precisão para garantir a rigidez e resistência de cada rolo, e todos são processados pelo centro de usinagem CNC.O equilíbrio dinâmico de nível G3.2 garante a precisão do rolo dobrável durante o processo de dobramento em alta velocidade. |
11 | Rolo dobrável de papel quebrado | Existem 2 rolos dobráveis para quebrar papel, e há 3 a 4 facas inferiores para quebrar papel distribuídas medianamente no rolo (o número mudará de acordo com a especificação), de modo a garantir que o comprimento de cada quebra de papel seja 180 (+ 1 , - 3) mm, e há orifícios regulares de adsorção a vácuo ao lado de cada faca inferior na superfície do rolo, que são usados para adsorver o papel base cortado preso à superfície do rolo |
12 | Existem 3-4 facas de inserção e 3-4 ranhuras em V dobráveis no rolo (o número mudará de acordo com a especificação), o que garante que o tamanho do papel base após a dobragem seja de 90 mm (+ 3, - 1), e há orifícios regulares de adsorção a vácuo ao lado das facas de inserção e ranhuras em V dobráveis na superfície do rolo, que são usadas para adsorver o papel base cortado preso à superfície do rolo | |
13 | As lâminas para baixo | Todos eles são processados com materiais importados, e a estrutura das lâminas inferiores e do orifício de sucção garantem que o papel não vire ao cortar em alta velocidade, o que torna os produtos acabados mais arrumados. |
14 | As lâminas para cima | Todas elas são processadas com materiais importados, e o design das lâminas adotado para garantir a durabilidade das facas |
15 | Método de corte de papel | Elevação geral.Há uma lâmina em espiral na frente e atrás.A estrutura espiral de quebra de papel torna a quebra de papel estável e as lâminas duráveis. |
16 | Método de enfiar papel | Manual |
17 | Estrutura do duto de vácuo | A tubulação e a construção do duto de vácuo serão de responsabilidade do comprador |
18 | Função de avanço da máquina | A máquina pode selecionar a função de avanço gradual |
19 | Potência do motor principal (KW) | 4KW |
20 | Potência da bomba de vácuo (KW) | 22 |
21 | Potência (V/Hz) | 380v 50Hz trifásico |
22 | Tensão (V) | 24 |
23 | Pressão de ar comprimido (MPa) | ≥0,6 |
23 | Consumo de gás | 1000 litros/turno |
2.1.2 Esta unidade inclui:
Descrição | Quantidade | Descrição | Quantidade |
Rolo de alimentação de papel | 2 rolos (na máquina principal) | Rolo de faca espiral | 2 conjuntos (na máquina principal) |
Rolo dobrável de papel | 2 conjuntos (na máquina principal) | O rolo inferior de corte de papel | 2 conjuntos (na máquina principal) |
Conjunto de sucção | (na máquina principal) | Rolo curvo | |
Conjunto de garfo de mudança | 2 conjuntos (na máquina principal) | Sistema de transmissão mecânica | 2 conjuntos (na máquina principal) |
Sistema de controle do garfo de mudança | 2 conjuntos (na máquina principal) | Bomba de vácuo | 1 conjunto |
2 conjuntos (equipados com a máquina principal) | |||
Sistema defletor | 2 conjuntos (na máquina principal) | Caixa de eletricidade | 1 conjunto (na máquina principal) |
tampa de proteção | 1 conjunto (na máquina principal) | Sistema de detecção de quebra de papel | 1 conjunto (na máquina principal) |
Sistema de controle de quebra de papel | 2 conjuntos (na máquina principal) | Tela sensível ao toque | 1 conjunto (na máquina principal) |
2.2.1 Sistema de gravação de borda (gravação completa pode ser personalizada) 1 conjunto/grupo
Não | Descrição | Parâmetros técnicos |
1 | Função de gravação de borda | A máquina está equipada com dois conjuntos de dispositivos de gravação de borda, a distância entre as linhas de gravação de borda é ajustável e a distância mínima é de 35 mm |
2 | Número de rodas de gravação de borda | Pode ser personalizado (conjuntos padrão) |
3 | Implementação de gravação de borda | Cada grupo de gravação pode ser ajustado separadamente usando airbag, e a roda de gravação é acionada passivamente |
4 | Os rolos inferiores de gravação de borda | Há um rolo de gravação na frente e outro atrás |
5 | Rodas de gravação de borda | O rolamento é reformado e a superfície do rolamento é tratada com padrão elétrico;A forma, a distância das linhas de gravação e o efeito da gravação nas bordas serão especificados pelo comprador e confirmados por ambas as partes.As rodas de gravação de borda podem ser usadas por mais de 6 meses. |
6 | Os rolos inferiores de gravação de borda | Usando tratamento térmico de aço para rolamentos, garanta o grau HRC60 acima e tratamento de superfície especial, garantia de uso por mais de um ano |
7 | Modo de lubrificação | Existe um dispositivo de lubrificação independente para cada grupo de roda de gravação de borda |
8 | Troca do sistema de gravação de borda | Operando a tela sensível ao toque para escolher o tecido facial com ou sem relevo |
9 | Pressão de ar comprimido (MPA) | ≥0,6 |
10 | Consumo de gás | 500 L/turno |
2.2.2 Esta unidade inclui:
Descrição | Quantidade | Descrição | Quantidade |
Rolos inferiores de gravação de borda | 2 conjuntos (na máquina principal) | Sistema de gravação | (na máquina principal) |
3.1 O sistema de transferência automática 1set/group
Não | Descrição | Parâmetros técnicos |
1 | Sistema de transferência | 4 dispositivos de controle servo podem realizar transferência automática |
2 | Estrutura de transferência | Estrutura do painel |
3 | Dispositivo deslizante para transferência | Todos os dispositivos deslizantes adotam rolamento linear importado e adotam estrutura de eixo duplo para garantir a estabilidade de cada parte do sistema de transferência |
4 | Peça de transferência principal | Todos eles são feitos de liga de alumínio e processados por centro de usinagem CNC, o que garante a precisão da transferência |
5 | Defletor de papel | Todos eles são processados em liga de alumínio importada, para garantir que o papel de saída não afetará o efeito de transferência |
6 | Peças pneumáticas | Os componentes pneumáticos AIRTAC são usados para garantir a precisão da transferência |
7 | Rastreando quantidades de planilha | Codificador de alta precisão é adotado |
8 | Ajuste de quantidades de folha | Definido na tela do PLC e as quantidades de folhas podem ser ajustadas com 100% de precisão (com número par como referência de configuração) |
9 | Faixa de quantidade de folhas | 2 folhas: 100-200 folhas, três folhas 60-150 folhas |
10 | Velocidade | Máx.10 vezes/min |
11 | Modo de controle | Quando a máquina é desligada normalmente, ela só pode ser desligada após a conclusão do trabalho de transferência |
13 | Peças de suporte de papel | O aço inoxidável é usado para garantir a resistência e rigidez do produto semiacabado em alta velocidade |
14 | ||
15 | Potência (kW) | 3+3+0,75+1,8=8,5 |
16 | Pressão de ar comprimido (MPA) | ≥0,6 |
17 | Consumo de gás | 1000 L/turno |
18 | Tensão de controle (V) | 24 |
3.2 Esta unidade inclui:
Descrição | Quantidade | Descrição | Quantidade |
Manuseio de papel e servo de suporte | 2 conjuntos (na máquina principal) | Contenção sistema | 1 conjunto/cada (na máquina principal) |
Servo de inserção | 2 conjuntos (na máquina principal) | Inserção de papel | 2 conjuntos (na máquina principal) |
Cálculo de produtividade (Beow é um exemplo)
Especificação de papel em rolo jumbo: 15gsm, 6 camadas
Largura do rolo enorme: 1400 mm
Coeficiente de eficiência: 65%
Tempo de produção: 22 horas
Velocidade de produção: 70m/min
Nº de máquinas: 1 conjunto
Capacidade:
70(m/min)*1,4(m)*15(g/㎡)*6(dobra)*22(h)*60(min)*1 (conjunto)*0,65/1000000
=7,5(t)
Nota: o cálculo de produtividade acima é apenas para referência.
A capacidade específica de produção está relacionada à gramatura, características do papel em rolo jumbo, especificações do produto e situação específica de cada empresa.
Lista de fornecedores de peças de reposição
1. Parte de desenrolamento
Descrição | Marca | Descrição | Marca |
Correia transportadora | Lisida | Rolamento | NSK, HRB, LYC ou CCZ etc. |
Correia síncrona | babeili | Rolamento deslizante | Produtos TR |
Cinto dobrável PA | Martinho | Cinto dobrável PA | Lisida |
Manga de expansão | Wofu | Componentes pneumáticos | Yadeke |
2. Peça principal da máquina
Descrição | Marca | Descrição | Marca |
Faca de corte de papel | Xinyun | Embreagem | Qiandai |
Correia síncrona | babeili | Rolamento | NSK, HRB, LYC ou CCZ etc. |
Cinto dobrável PA | Lisida | Rolamento deslizante | ASAHI ou TR |
Cinto dobrável PA | Martinho | Componentes pneumáticos | Yadeke |
Manga de expansão | Wofu | Válvula reguladora de pressão, manômetro | Yadeke |
Bomba de vácuo | Taiwan Tielong(150 30KW) | Cilindro de controle | Yadeke |
3. Peças elétricas do suporte de desenrolamento
Descrição | Marca | Descrição | Marca |
Conversor de frequência | INVT | Módulo de entrada | INVT |
Módulo de feedback do codificador | INVT | Sensor de ângulo | Taiwan |
Motor | Motor Jiangmen Jiangsheng, Motor Dongguan, Transmissão Xingguang, etc. | Sensor de proximidade | Omron |
Codificador | Leica, Itália | Interruptor fotoelétrico | Omron, Bonner |
Módulo de quantidade analógica | INVT |
Parte elétrica da máquina principal
Descrição | Marca | Descrição | Marca |
Conversor de frequência | INVT | Redutor | INVT |
Módulo de feedback do codificador | INVT | Servomotor | INVT |
Máquinas elétricas | Motor Jiangmen Jiangsheng, Motor Dongguan, Transmissão Xingguang, etc. | Tela sensível ao toque | INVT |
Redutor | Calagem de Taiwan |

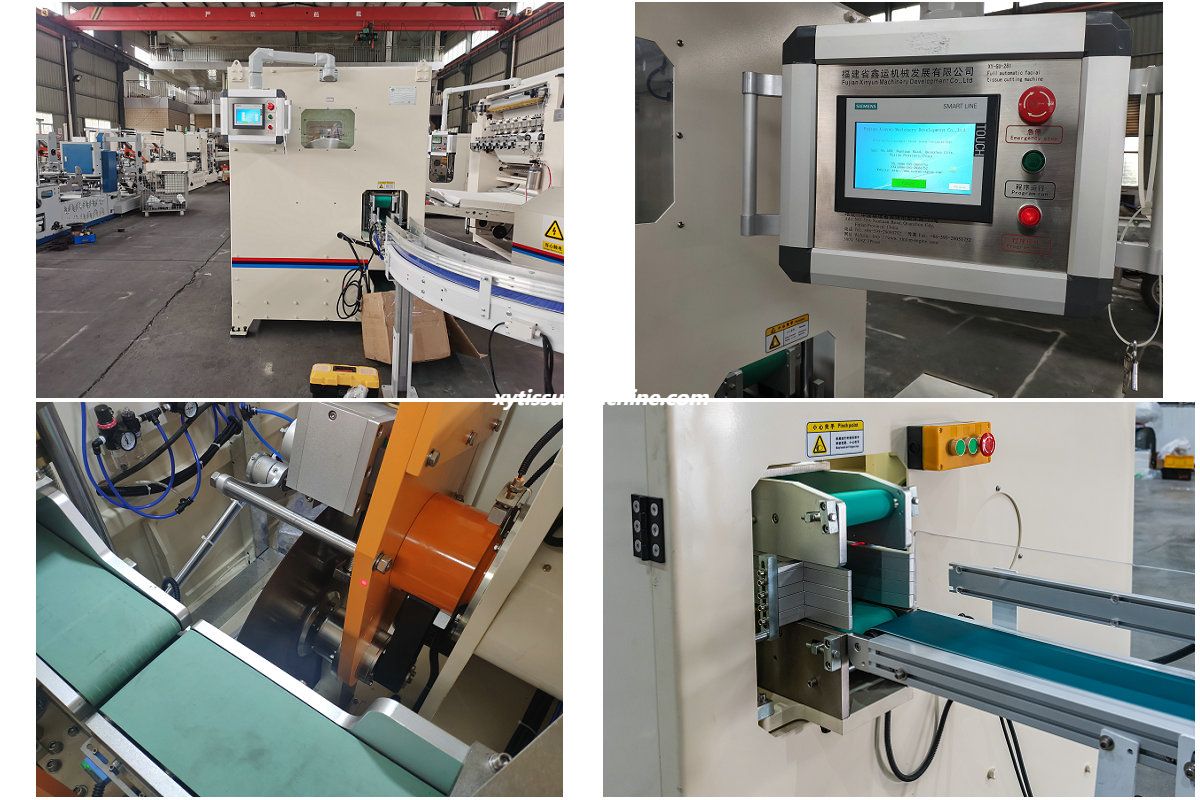

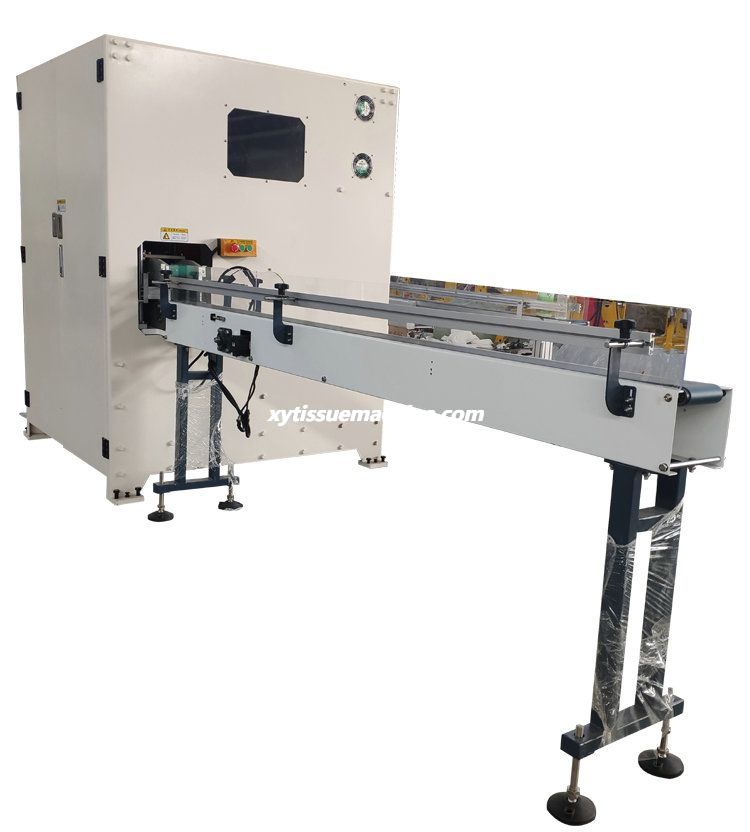

Máquina de corte rotatória grande de canal único XY-GU-281
O cortador de papel ciclotron é usado para cortar automaticamente uma fileira de produtos de papel toalha dobrados e redondos, como lenços de papel removíveis ou papel higiênico.Toda a máquina adota tecnologia de servo acionamento e controle de frequência da velocidade do motor e aumenta a estabilidade do corte de papel, além de melhorar a precisão de corte do tecido e cortar a face final plana.O comprimento de corte dentro do escopo da máquina permite ajuste arbitrário.Ângulo automático fixo do rebolo de faca, garante a qualidade da faca de afiar.O local de moagem da faca geralmente sopra ar comprimido para resfriamento e pode combinar com o fluido de resfriamento especial.
Principais parâmetros técnicos
Designation | Valores de parâmetros |
O comprimento dos produtos inacabados | mínimo 500 mm (ou mini 5 linhas) |
A altura do produto acabado | 15~120mm |
Velocidade de operação | 20~120 cortes/min |
Diâmetro externo da lâmina redonda | Φ610mm |
Velocidade máxima da faca circular de corte de papel | 980R/min |
Especificação de produtos acabados | 70~300mm |
Largura do papel | 70~110mm |
Comprimento de corte | 70~300mm |
Comprimento restante | 20~65mm |
Poder | 11KW |
Fonte de energia | 380 V 50Hz |
Pressão do ar | 0,5~0,8MPa |
Tamanho da máquina | 4600*1700*2500mm |
peso | 2300~2600kg |
freio | Configuração de parâmetros (auto/manual) |
Faca de afiar | Configuração de parâmetros (automático) |
Faca de afiar pneumática | Configuração de parâmetros (auto/manual) |
Sopro de ar | sem |
O pressostato total | Valor (não) |
Interface homem-computador | DELTA (ou selecionado pelo cliente) |
trocador de frequência | DELTA |
Servo Drive | DELTA |

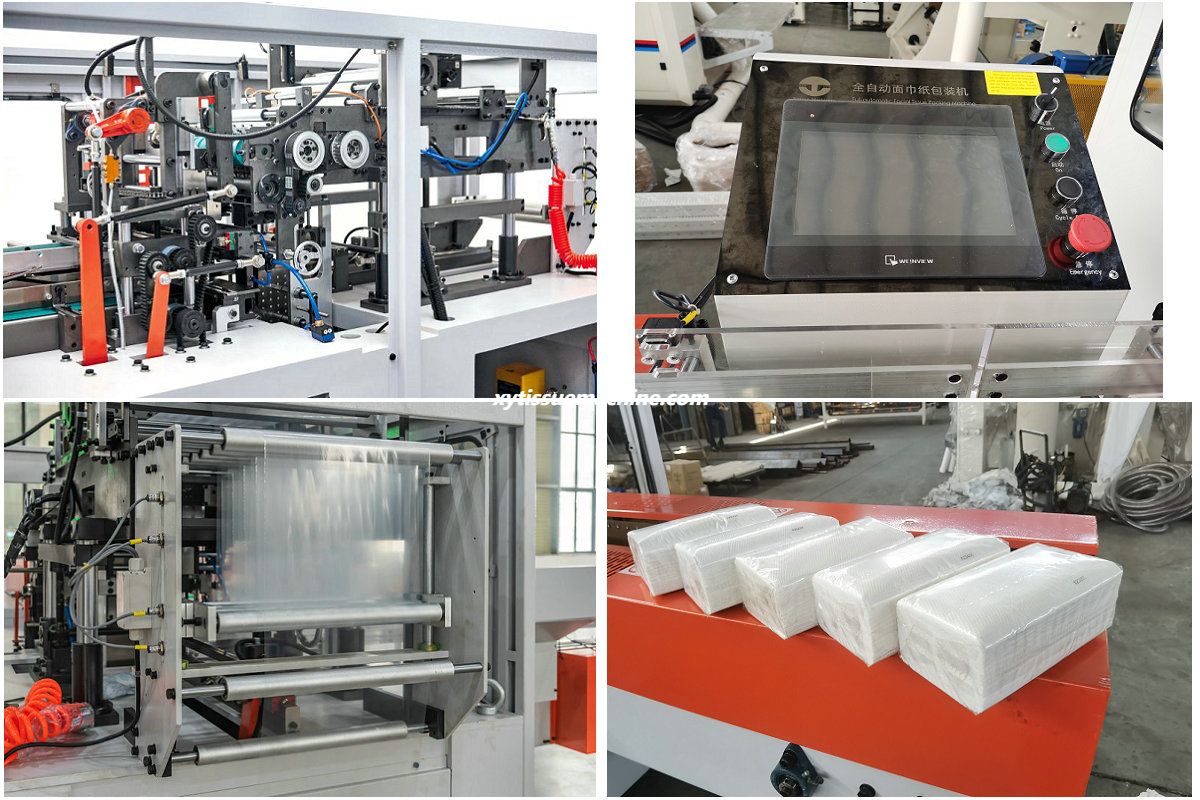

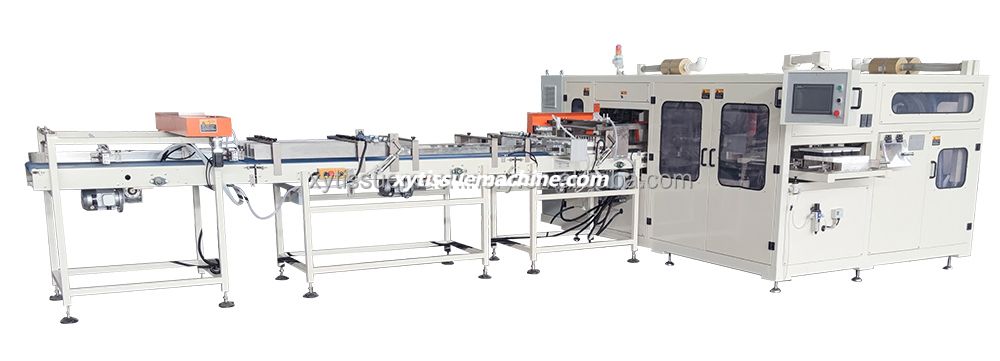

Máquina de embalagem de tecido facial tridimensional totalmente automática XY-BT-298

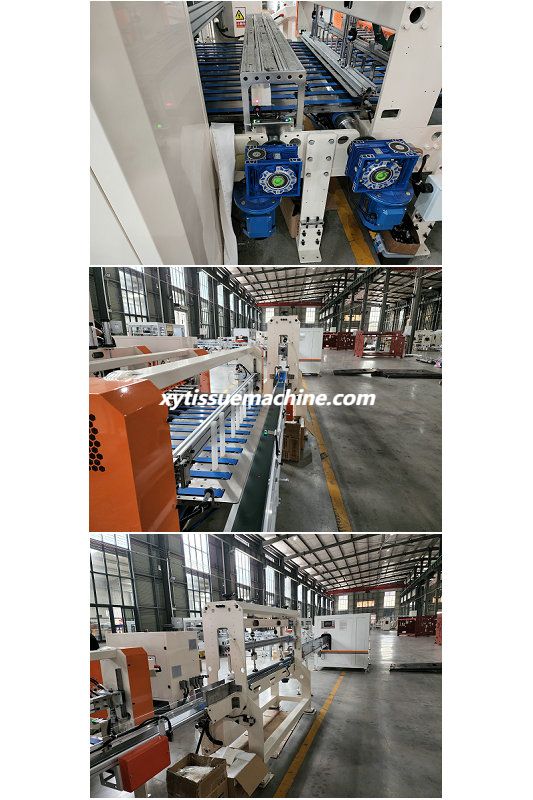

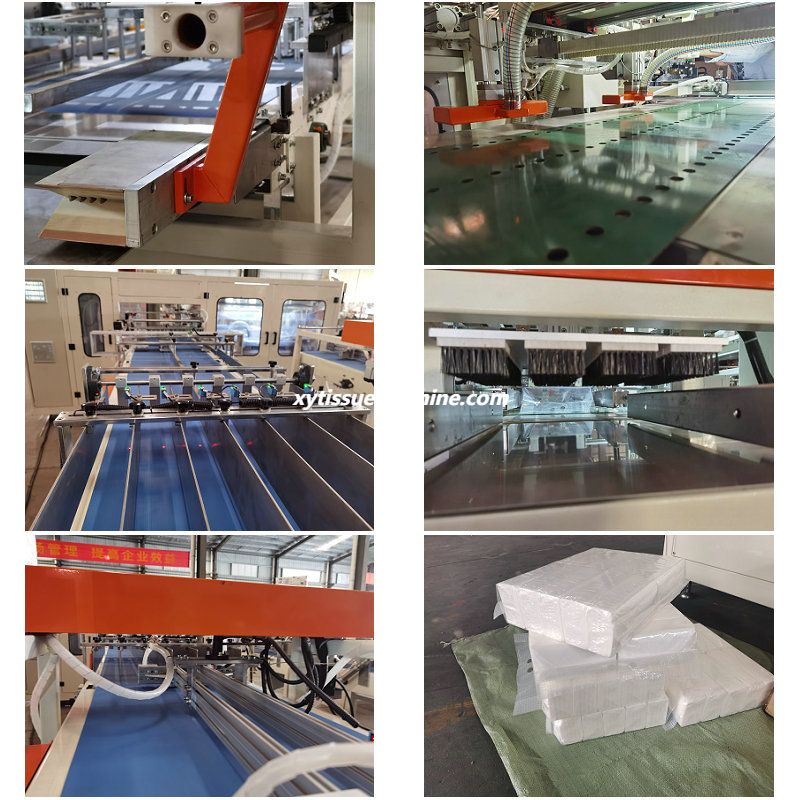

Fotos detalhadas
Técnico principal parâmetros
Especificações técnicas | Descrição | Observação |
Âmbito de aplicação | Lenço facial, toalha de mão, lenço de guardanapo | |
Modo de alimentação do equipamento | ASF totalmente automático | Cinco seções de modo de alimentação flexível inteligente |
Máx.projetar velocidade mecânica | Máx.100 sacos/min | Relacionado à especificação da embalagem |
Máx.velocidade de operação estável | 70 sacos/min | Relacionado à especificação da embalagem |
Faixa de comprimento do tecido (produto acabado) | 120mm - 210mm | Acima deste tamanho pode ser personalizado |
Faixa de altura do tecido (produto acabado) | 40mm - 100mm | |
Faixa de largura do tecido (produto acabado) | 90mm-105mm | |
Peças de reposição para mudança de tamanho | 3 partidas | Quantidade de configuração padrão, as especificações precisas elaboradas pelo usuário |
Tamanho da máquina (L*W*H) | 4600*3620*1770mm | Tamanho padrão |
Peso da máquina | Cerca de 3000kg | |
Materiais de embalagem | Filme CPP | |
Espessura do filme | 0,04 mm-0,055 mm | |
Diâmetro máximo do filme | 400 milímetros | Acima deste tamanho pode ser personalizado |
Diâmetro do núcleo do filme | 76 mm | De acordo com os padrões internacionais |
Largura máxima do filme | 340 mm | Acima deste tamanho pode ser personalizado |
Compressor de ar | Pressão de ar mínima 5MPA | Equipado pelo usuário |
Potência total de acionamento | 4,8 kW | A soma do motor principal, servo motor, Soma da potência do motor regulador de velocidade |
Potência total de aquecimento | 4,6 kW | Vedação lateral, parte de vedação lateral da potência de aquecimento combinada |
Variação de tensão | +/-10% | De acordo com os padrões internacionais |
Entrada E/S/ E/S | 24V CC | Entrada do circuito de controle do sistema de controle elétrico |
Saída de E/S/ E/S | 24V CC | Saída do circuito de controle do sistema de controle elétrico |
Modo de controle de movimento do equipamento | Servo de três eixos e controle de localização do eixo | A curva de movimento CAM eletrônica |
Modo de transmissão principal do equipamento | Câmera mecânica 20crmnti + unidade CAM eletrônica | |
Cor padrão da máquina | Cinza, cor internacional RAL 7032 | O número internacional de cores do cartão colorido RAL7032 |
Estilo de embalagem | Envolvimento tridimensional | vedação vertical primeiro e depois vedação nos dois lados |
Máquina de empacotamento de papel de seda facial totalmente automática XY-BT-299
Características
◆ Execução totalmente automática.Alta velocidade. Adequado para embalar rolos (6,8,10 sacos em um saco).
◆ Pode ser conectado a uma serra para toras ou a uma máquina embaladora de rolo único.
◆ Sistema servo, controlado por PLC.
◆ Alimentação automática, ajuste automático. Adotando sensores de alta qualidade.
◆ Operado por tela colorida sensível ao toque.
◆ Função de parada/pausa de emergência, sistema de alarme de segurança, sistema de proteção de ar e energia elétrica.
◆ Adotando sistema de vedação e corte de temperatura constante.
Modelo | XY-BT-299 |
Capacidade | 18 sacos de empacotamento/min |
Fonte de energia | 17 kW 380 V 50 Hz |
Fornecimento de ar | 0,5-0,7 MPA (fornecido pelo usuário) |
Modo de alimentação | Sistema de alimentação totalmente automático de 2 pistas |
Adequado para embalagem | Embalagem de lenço facial |
Tamanho do saco/Rolos por saco | L600*W(150-420)*H(80-105) mm 6、8、10 saco/pacote |
Modo de empacotamento | Saco pré-fabricado com orifício para purga de ar |
Material do saco de empacotamento | PE, espessura::≥0,05mm |
Loja de empacotamento de sacos | Armazenamento de dois sacos de 40 mm |
quantidade de armazenamento de saco de undling | ≤500 unidades |
Peso da máquina | 3500kg |
Tamanho da máquina | L6800*W3700*H1600 milímetro |
Lista de configurações
NÃO | Nome | Especificação modelo | Marca | Observação |
1 | tela sensível ao toque | TPC1061/10,2 polegadas | Kunlun Tongtai | |
2 | controlador | MP03A | Honesto | |
3 | Medidor de controle de temperatura | Ke Yang | ||
4 | servo motor | Weichuang | ||
5 | Conversor de frequência | MD300A-S0.7BA | Weichuang | 750W |
6 | Interruptor de detecção fotoelétrico | OMRON | ||
7 | Sensor fotoelétrico | N1212 | DOENTE | |
8 | Interruptor fotoelétrico de feixe direto | CX411D-E | Panasonic | |
9 | trocando a fonte energética | 100 W | Snieder Snieder | |
10 | retransmissão | HH52P-N/DC24V | OMRON | |
11 | Relé de estado sólido | 75DA | Yangming | |
12 | Botão | Snieder | ||
13 | Válvula solenoide | 4V210-08/2V025-08 | Tecnologia Aérea | |
14 | Consequência | NSK,HRB |
Linha de produção de transferência totalmente automático da máquina de tecido facial XY-GU-AA
A linha automática de produção de lenços faciais consiste em uma máquina dobradeira de lenços faciais com sistema de transferência, máquina de corte com serra de toras de canal único e máquina de embalagem de saco único.Máquina funcionando de maneira suave e estável desde a matéria-prima até os produtos acabados.Esta linha de produção possui alto grau de automação, economiza custos de mão de obra, reduz a intensidade de mão de obra, é a melhor escolha para a produção de produtos de tecido.
Link de vídeo:
https://www.youtube.com/embed/BRZRt65KCg0?si=ZiENfvXIlwIrhrBR
Máquina dobrável de tecido facial totalmente automática XY-GU-20A com sistema de transferência
Recurso e funções:
O rolo de faca para quebrar papel adota a estrutura do rolo de faca em espiral, o que resolve efetivamente a estabilidade da quebra de papel e a vida útil da lâmina.
A estrutura do rolo de faca para quebrar papel adota a estrutura do rolo de faca em espiral desde a faca reta original até o tipo de corte completo, e o rolo de faca em espiral é do tipo de corte pontual, o que resolve a instabilidade da quebra de papel e a curta vida útil da lâmina causada pela estrutura original da faca reta.
Não. | Descrição | Parâmetros técnicos |
1 | Máx.largura do rolo enorme (mm) | 1400 |
2 | Diâmetro do rolo enorme (mm) | <=¢1500 |
3 | Velocidade de desenrolamento (m/min) | <130 |
4 | Diâmetro interno do rolo enorme | ¢76,3 mm |
5 | Estrutura da máquina | Tipo de parede e estrutura da moldura |
6 | Peso do rolo enorme (T) | Máx.0,8 |
7 | Sistema de desenrolamento | Correia de alimentação de papel com base de folha |
8 | Alinhamento do rolo jumbo | Ajuste manual |
9 | Modo de desenrolar | Sentido horário |
10 | Método de enfiar papel | Manual |
11 | Detecção de quebra de papel | Com um sistema de detecção de quebra de papel, toda a máquina irá parar quando ocorrer uma quebra de papel, reduzindo o desperdício de papel bruto |
12 | Poder | 1,5 kW |
13 | Requisito mínimo de pressão de ar | 0,6 MPa |
14 | Consumo de gás | 1000 litros/turno |
15 | Modo de transferência de suportes de rolos jumbo | Motor independente para controlar |
Transmissão | ||
16 | Correia transportadora | Acionamento por correia plana |
17 | Ajuste do rolo Jumbo | Parafuso |
Outro | ||
17 | Proteção | Os principais componentes da transmissão são protegidos por uma capa protetora |
1.2 Esta unidade inclui:
Descrição | Quantidade |
Sistema de transporte | 1 conjunto/grupo (na prateleira traseira) |
Sistema de centralização de rolo Jumbo | 1 conjunto/grupo (na prateleira traseira) |
Sistema de enfiamento de papel em rolo Jumbo | 1 conjunto/grupo (na prateleira traseira) |
Sistema de transmissão | 1 conjunto/grupo (na prateleira traseira) |
Base fixa em rolo Jumbo | 2 conjuntos/grupo (na prateleira traseira) |
Eixo de rolo enorme | 1 conjunto/grupo (na prateleira traseira) |
Sistema de fixação e saída de rolo Jumbo | 2 conjuntos/grupo (na prateleira traseira) |
2.1.1 Dispositivo dobrável de mainframe (1 grupo/conjunto)
Não. | Descrição | Parâmetros técnicos |
1 | Velocidade de projeto | 100m/min |
2 | Velocidade estável | 70-80m/min ou máx.número de pilhas longas: 6-10 pilhas longas/min (encontre apenas uma delas) |
3 | Tamanho de desdobramento do produto acabado (mm) | 180(+1,-3)* largura do produto acabado |
4 | Tamanho dobrado do produto acabado (mm) | 90(+3,-1)* largura do produto acabado |
5 | Altura do produto acabado (mm) | 50mm-135mm (altura de dobramento, não a altura da embalagem) |
6 | Estrutura da máquina | Estrutura do painel |
7 | Método de contagem | Operação do codificador de alta resolução (100% precisa) |
8 | Método de dobramento | Dobramento por adsorção a vácuo |
9 | Estilo dobrável | Dobragem escalonada em forma de V |
10 | Método de processamento de rolo dobrável | Após têmpera e revenimento, e usando processamento de furos profundos de alta precisão para garantir a rigidez e resistência de cada rolo, e todos são processados pelo centro de usinagem CNC.O equilíbrio dinâmico de nível G3.2 garante a precisão do rolo dobrável durante o processo de dobramento em alta velocidade. |
11 | Rolo dobrável de papel quebrado | Existem 2 rolos dobráveis para quebrar papel, e há 3 a 4 facas inferiores para quebrar papel distribuídas medianamente no rolo (o número mudará de acordo com a especificação), de modo a garantir que o comprimento de cada quebra de papel seja 180 (+ 1 , - 3) mm, e há orifícios regulares de adsorção a vácuo ao lado de cada faca inferior na superfície do rolo, que são usados para adsorver o papel base cortado preso à superfície do rolo |
12 | Existem 3-4 facas de inserção e 3-4 ranhuras em V dobráveis no rolo (o número mudará de acordo com a especificação), o que garante que o tamanho do papel base após a dobragem seja de 90 mm (+ 3, - 1), e há orifícios regulares de adsorção a vácuo ao lado das facas de inserção e ranhuras em V dobráveis na superfície do rolo, que são usadas para adsorver o papel base cortado preso à superfície do rolo | |
13 | As lâminas para baixo | Todos eles são processados com materiais importados, e a estrutura das lâminas inferiores e do orifício de sucção garantem que o papel não vire ao cortar em alta velocidade, o que torna os produtos acabados mais arrumados. |
14 | As lâminas para cima | Todas elas são processadas com materiais importados, e o design das lâminas adotado para garantir a durabilidade das facas |
15 | Método de corte de papel | Elevação geral.Há uma lâmina em espiral na frente e atrás.A estrutura espiral de quebra de papel torna a quebra de papel estável e as lâminas duráveis. |
16 | Método de enfiar papel | Manual |
17 | Estrutura do duto de vácuo | A tubulação e a construção do duto de vácuo serão de responsabilidade do comprador |
18 | Função de avanço da máquina | A máquina pode selecionar a função de avanço gradual |
19 | Potência do motor principal (KW) | 4KW |
20 | Potência da bomba de vácuo (KW) | 22 |
21 | Potência (V/Hz) | 380v 50Hz trifásico |
22 | Tensão (V) | 24 |
23 | Pressão de ar comprimido (MPa) | ≥0,6 |
23 | Consumo de gás | 1000 litros/turno |
2.1.2 Esta unidade inclui:
Descrição | Quantidade | Descrição | Quantidade |
Rolo de alimentação de papel | 2 rolos (na máquina principal) | Rolo de faca espiral | 2 conjuntos (na máquina principal) |
Rolo dobrável de papel | 2 conjuntos (na máquina principal) | O rolo inferior de corte de papel | 2 conjuntos (na máquina principal) |
Conjunto de sucção | (na máquina principal) | Rolo curvo | |
Conjunto de garfo de mudança | 2 conjuntos (na máquina principal) | Sistema de transmissão mecânica | 2 conjuntos (na máquina principal) |
Sistema de controle do garfo de mudança | 2 conjuntos (na máquina principal) | Bomba de vácuo | 1 conjunto |
2 conjuntos (equipados com a máquina principal) | |||
Sistema defletor | 2 conjuntos (na máquina principal) | Caixa de eletricidade | 1 conjunto (na máquina principal) |
tampa de proteção | 1 conjunto (na máquina principal) | Sistema de detecção de quebra de papel | 1 conjunto (na máquina principal) |
Sistema de controle de quebra de papel | 2 conjuntos (na máquina principal) | Tela sensível ao toque | 1 conjunto (na máquina principal) |
2.2.1 Sistema de gravação de borda (gravação completa pode ser personalizada) 1 conjunto/grupo
Não | Descrição | Parâmetros técnicos |
1 | Função de gravação de borda | A máquina está equipada com dois conjuntos de dispositivos de gravação de borda, a distância entre as linhas de gravação de borda é ajustável e a distância mínima é de 35 mm |
2 | Número de rodas de gravação de borda | Pode ser personalizado (conjuntos padrão) |
3 | Implementação de gravação de borda | Cada grupo de gravação pode ser ajustado separadamente usando airbag, e a roda de gravação é acionada passivamente |
4 | Os rolos inferiores de gravação de borda | Há um rolo de gravação na frente e outro atrás |
5 | Rodas de gravação de borda | O rolamento é reformado e a superfície do rolamento é tratada com padrão elétrico;A forma, a distância das linhas de gravação e o efeito da gravação nas bordas serão especificados pelo comprador e confirmados por ambas as partes.As rodas de gravação de borda podem ser usadas por mais de 6 meses. |
6 | Os rolos inferiores de gravação de borda | Usando tratamento térmico de aço para rolamentos, garanta o grau HRC60 acima e tratamento de superfície especial, garantia de uso por mais de um ano |
7 | Modo de lubrificação | Existe um dispositivo de lubrificação independente para cada grupo de roda de gravação de borda |
8 | Troca do sistema de gravação de borda | Operando a tela sensível ao toque para escolher o tecido facial com ou sem relevo |
9 | Pressão de ar comprimido (MPA) | ≥0,6 |
10 | Consumo de gás | 500 L/turno |
2.2.2 Esta unidade inclui:
Descrição | Quantidade | Descrição | Quantidade |
Rolos inferiores de gravação de borda | 2 conjuntos (na máquina principal) | Sistema de gravação | (na máquina principal) |
3.1 O sistema de transferência automática 1set/group
Não | Descrição | Parâmetros técnicos |
1 | Sistema de transferência | 4 dispositivos de controle servo podem realizar transferência automática |
2 | Estrutura de transferência | Estrutura do painel |
3 | Dispositivo deslizante para transferência | Todos os dispositivos deslizantes adotam rolamento linear importado e adotam estrutura de eixo duplo para garantir a estabilidade de cada parte do sistema de transferência |
4 | Peça de transferência principal | Todos eles são feitos de liga de alumínio e processados por centro de usinagem CNC, o que garante a precisão da transferência |
5 | Defletor de papel | Todos eles são processados em liga de alumínio importada, para garantir que o papel de saída não afetará o efeito de transferência |
6 | Peças pneumáticas | Os componentes pneumáticos AIRTAC são usados para garantir a precisão da transferência |
7 | Rastreando quantidades de planilha | Codificador de alta precisão é adotado |
8 | Ajuste de quantidades de folha | Definido na tela do PLC e as quantidades de folhas podem ser ajustadas com 100% de precisão (com número par como referência de configuração) |
9 | Faixa de quantidade de folhas | 2 folhas: 100-200 folhas, três folhas 60-150 folhas |
10 | Velocidade | Máx.10 vezes/min |
11 | Modo de controle | Quando a máquina é desligada normalmente, ela só pode ser desligada após a conclusão do trabalho de transferência |
13 | Peças de suporte de papel | O aço inoxidável é usado para garantir a resistência e rigidez do produto semiacabado em alta velocidade |
14 | ||
15 | Potência (kW) | 3+3+0,75+1,8=8,5 |
16 | Pressão de ar comprimido (MPA) | ≥0,6 |
17 | Consumo de gás | 1000 L/turno |
18 | Tensão de controle (V) | 24 |
3.2 Esta unidade inclui:
Descrição | Quantidade | Descrição | Quantidade |
Manuseio de papel e servo de suporte | 2 conjuntos (na máquina principal) | Contenção sistema | 1 conjunto/cada (na máquina principal) |
Servo de inserção | 2 conjuntos (na máquina principal) | Inserção de papel | 2 conjuntos (na máquina principal) |
Cálculo de produtividade (Beow é um exemplo)
Especificação de papel em rolo jumbo: 15gsm, 6 camadas
Largura do rolo enorme: 1400 mm
Coeficiente de eficiência: 65%
Tempo de produção: 22 horas
Velocidade de produção: 70m/min
Nº de máquinas: 1 conjunto
Capacidade:
70(m/min)*1,4(m)*15(g/㎡)*6(dobra)*22(h)*60(min)*1 (conjunto)*0,65/1000000
=7,5(t)
Nota: o cálculo de produtividade acima é apenas para referência.
A capacidade específica de produção está relacionada à gramatura, características do papel em rolo jumbo, especificações do produto e situação específica de cada empresa.
Lista de fornecedores de peças de reposição
1. Parte de desenrolamento
Descrição | Marca | Descrição | Marca |
Correia transportadora | Lisida | Rolamento | NSK, HRB, LYC ou CCZ etc. |
Correia síncrona | babeili | Rolamento deslizante | Produtos TR |
Cinto dobrável PA | Martinho | Cinto dobrável PA | Lisida |
Manga de expansão | Wofu | Componentes pneumáticos | Yadeke |
2. Peça principal da máquina
Descrição | Marca | Descrição | Marca |
Faca de corte de papel | Xinyun | Embreagem | Qiandai |
Correia síncrona | babeili | Rolamento | NSK, HRB, LYC ou CCZ etc. |
Cinto dobrável PA | Lisida | Rolamento deslizante | ASAHI ou TR |
Cinto dobrável PA | Martinho | Componentes pneumáticos | Yadeke |
Manga de expansão | Wofu | Válvula reguladora de pressão, manômetro | Yadeke |
Bomba de vácuo | Taiwan Tielong(150 30KW) | Cilindro de controle | Yadeke |
3. Peças elétricas do suporte de desenrolamento
Descrição | Marca | Descrição | Marca |
Conversor de frequência | INVT | Módulo de entrada | INVT |
Módulo de feedback do codificador | INVT | Sensor de ângulo | Taiwan |
Motor | Motor Jiangmen Jiangsheng, Motor Dongguan, Transmissão Xingguang, etc. | Sensor de proximidade | Omron |
Codificador | Leica, Itália | Interruptor fotoelétrico | Omron, Bonner |
Módulo de quantidade analógica | INVT |
Parte elétrica da máquina principal
Descrição | Marca | Descrição | Marca |
Conversor de frequência | INVT | Redutor | INVT |
Módulo de feedback do codificador | INVT | Servomotor | INVT |
Máquinas elétricas | Motor Jiangmen Jiangsheng, Motor Dongguan, Transmissão Xingguang, etc. | Tela sensível ao toque | INVT |
Redutor | Calagem de Taiwan |
Máquina de corte rotatória grande de canal único XY-GU-281
O cortador de papel ciclotron é usado para cortar automaticamente uma fileira de produtos de papel toalha dobrados e redondos, como lenços de papel removíveis ou papel higiênico.Toda a máquina adota tecnologia de servo acionamento e controle de frequência da velocidade do motor e aumenta a estabilidade do corte de papel, além de melhorar a precisão de corte do tecido e cortar a face final plana.O comprimento de corte dentro do escopo da máquina permite ajuste arbitrário.Ângulo automático fixo do rebolo de faca, garante a qualidade da faca de afiar.O local de moagem da faca geralmente sopra ar comprimido para resfriamento e pode combinar com o fluido de resfriamento especial.
Principais parâmetros técnicos
Designation | Valores de parâmetros |
O comprimento dos produtos inacabados | mínimo 500 mm (ou mini 5 linhas) |
A altura do produto acabado | 15~120mm |
Velocidade de operação | 20~120 cortes/min |
Diâmetro externo da lâmina redonda | Φ610mm |
Velocidade máxima da faca circular de corte de papel | 980R/min |
Especificação de produtos acabados | 70~300mm |
Largura do papel | 70~110mm |
Comprimento de corte | 70~300mm |
Comprimento restante | 20~65mm |
Poder | 11KW |
Fonte de energia | 380 V 50Hz |
Pressão do ar | 0,5~0,8MPa |
Tamanho da máquina | 4600*1700*2500mm |
peso | 2300~2600kg |
freio | Configuração de parâmetros (auto/manual) |
Faca de afiar | Configuração de parâmetros (automático) |
Faca de afiar pneumática | Configuração de parâmetros (auto/manual) |
Sopro de ar | sem |
O pressostato total | Valor (não) |
Interface homem-computador | DELTA (ou selecionado pelo cliente) |
trocador de frequência | DELTA |
Servo Drive | DELTA |
Máquina de embalagem de tecido facial tridimensional totalmente automática XY-BT-298
Fotos detalhadas
Técnico principal parâmetros
Especificações técnicas | Descrição | Observação |
Âmbito de aplicação | Lenço facial, toalha de mão, lenço de guardanapo | |
Modo de alimentação do equipamento | ASF totalmente automático | Cinco seções de modo de alimentação flexível inteligente |
Máx.projetar velocidade mecânica | Máx.100 sacos/min | Relacionado à especificação da embalagem |
Máx.velocidade de operação estável | 70 sacos/min | Relacionado à especificação da embalagem |
Faixa de comprimento do tecido (produto acabado) | 120mm - 210mm | Acima deste tamanho pode ser personalizado |
Faixa de altura do tecido (produto acabado) | 40mm - 100mm | |
Faixa de largura do tecido (produto acabado) | 90mm-105mm | |
Peças de reposição para mudança de tamanho | 3 partidas | Quantidade de configuração padrão, as especificações precisas elaboradas pelo usuário |
Tamanho da máquina (L*W*H) | 4600*3620*1770mm | Tamanho padrão |
Peso da máquina | Cerca de 3000kg | |
Materiais de embalagem | Filme CPP | |
Espessura do filme | 0,04 mm-0,055 mm | |
Diâmetro máximo do filme | 400 milímetros | Acima deste tamanho pode ser personalizado |
Diâmetro do núcleo do filme | 76 mm | De acordo com os padrões internacionais |
Largura máxima do filme | 340 mm | Acima deste tamanho pode ser personalizado |
Compressor de ar | Pressão de ar mínima 5MPA | Equipado pelo usuário |
Potência total de acionamento | 4,8 kW | A soma do motor principal, servo motor, Soma da potência do motor regulador de velocidade |
Potência total de aquecimento | 4,6 kW | Vedação lateral, parte de vedação lateral da potência de aquecimento combinada |
Variação de tensão | +/-10% | De acordo com os padrões internacionais |
Entrada E/S/ E/S | 24V CC | Entrada do circuito de controle do sistema de controle elétrico |
Saída de E/S/ E/S | 24V CC | Saída do circuito de controle do sistema de controle elétrico |
Modo de controle de movimento do equipamento | Servo de três eixos e controle de localização do eixo | A curva de movimento CAM eletrônica |
Modo de transmissão principal do equipamento | Câmera mecânica 20crmnti + unidade CAM eletrônica | |
Cor padrão da máquina | Cinza, cor internacional RAL 7032 | O número internacional de cores do cartão colorido RAL7032 |
Estilo de embalagem | Envolvimento tridimensional | vedação vertical primeiro e depois vedação nos dois lados |
Máquina de empacotamento de papel de seda facial totalmente automática XY-BT-299
Características
◆ Execução totalmente automática.Alta velocidade. Adequado para embalar rolos (6,8,10 sacos em um saco).
◆ Pode ser conectado a uma serra para toras ou a uma máquina embaladora de rolo único.
◆ Sistema servo, controlado por PLC.
◆ Alimentação automática, ajuste automático. Adotando sensores de alta qualidade.
◆ Operado por tela colorida sensível ao toque.
◆ Função de parada/pausa de emergência, sistema de alarme de segurança, sistema de proteção de ar e energia elétrica.
◆ Adotando sistema de vedação e corte de temperatura constante.
Modelo | XY-BT-299 |
Capacidade | 18 sacos de empacotamento/min |
Fonte de energia | 17 kW 380 V 50 Hz |
Fornecimento de ar | 0,5-0,7 MPA (fornecido pelo usuário) |
Modo de alimentação | Sistema de alimentação totalmente automático de 2 pistas |
Adequado para embalagem | Embalagem de lenço facial |
Tamanho do saco/Rolos por saco | L600*W(150-420)*H(80-105) mm 6、8、10 saco/pacote |
Modo de empacotamento | Saco pré-fabricado com orifício para purga de ar |
Material do saco de empacotamento | PE, espessura::≥0,05mm |
Loja de empacotamento de sacos | Armazenamento de dois sacos de 40 mm |
quantidade de armazenamento de saco de undling | ≤500 unidades |
Peso da máquina | 3500kg |
Tamanho da máquina | L6800*W3700*H1600 milímetro |
Lista de configurações
NÃO | Nome | Especificação modelo | Marca | Observação |
1 | tela sensível ao toque | TPC1061/10,2 polegadas | Kunlun Tongtai | |
2 | controlador | MP03A | Honesto | |
3 | Medidor de controle de temperatura | Ke Yang | ||
4 | servo motor | Weichuang | ||
5 | Conversor de frequência | MD300A-S0.7BA | Weichuang | 750W |
6 | Interruptor de detecção fotoelétrico | OMRON | ||
7 | Sensor fotoelétrico | N1212 | DOENTE | |
8 | Interruptor fotoelétrico de feixe direto | CX411D-E | Panasonic | |
9 | trocando a fonte energética | 100 W | Snieder Snieder | |
10 | retransmissão | HH52P-N/DC24V | OMRON | |
11 | Relé de estado sólido | 75DA | Yangming | |
12 | Botão | Snieder | ||
13 | Válvula solenoide | 4V210-08/2V025-08 | Tecnologia Aérea | |
14 | Consequência | NSK,HRB |
1610 Edifício Empresarial, Wanan, Luojiang, Quanzhou, Fujian, China
Telefone: +86-13685949824
Whatsapp: +86-13685949824
E-mail: elaine@xinyun-engine.com
