XY-TQ-AG
XINYUN

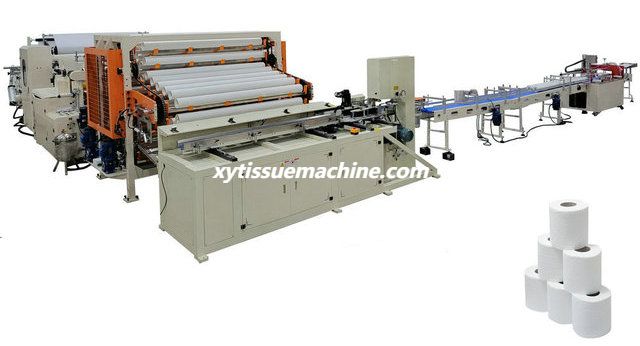

Sanita laminada com cola automática XY-TQ-AG
Linha de produção de máquina para fabricação de rolo de papel de seda
Contorno
Esta linha de produção consiste em Máquina automática de rebobinamento de rolo de papel higiênico XY-TQ-B, Máquina automática de corte de serra de fita de papel higiênico XY-AI-400 e Máquina embaladora de papel higiênico semiautomática de vários rolos XY-AI-398A.
Ele converte o rolo jumbo em rolos acabados.Toda a linha funciona sem problemas e de forma estável, economizando custos de mão de obra e reduzindo a força de trabalho, é a melhor escolha para a produção de produtos de papel higiênico.
Link de vídeo: https://youtu.be/Z741p6LFtEI

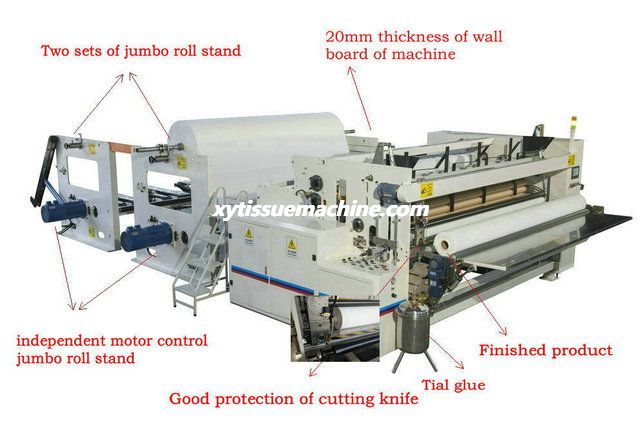

1) Máquina automática de rebobinamento de toalhas de cozinha de papel higiênico XY-TQ-B
Contorno
A máquina automática de rebobinamento de papel higiênico/toalha de cozinha é para processamento de rolo de papel higiênico/toalha de cozinha.
A máquina possui unidade de alimentação central.A matéria-prima do rolo jumbo após a gravação completa ou gravação da borda, depois a perfuração, o corte final e a pulverização da cola traseira tornam-se um tronco.Então pode trabalhar com máquina de corte
e máquina de embalagem para se tornarem os produtos acabados.
A máquina é controlada por PLC, as pessoas a operam através de tela sensível ao toque, todo o processo é automático, fácil para operar, reduza o custo do homem.
E nossa máquina pode ser feita especialmente de acordo com as necessidades dos clientes.
Link de vídeo:
https://youtu.be/r8mkv57RIrs (com dispositivo de gravação)
https://youtu.be/cfjCsv6h2iw (com sistema de laminação com cola)
https://youtu.be/skfnj7zmwvY (com sistema de laminação com cola e impressão a cores)
1.Esta máquina é para fazer rolos de papel higiênico, toda a estrutura é do tipo parede, o que torna a máquina funcionando estável em alta velocidade e silenciosa.
2. A distância de perfuração é ajustável para atender a diferentes necessidades de distância.
3. Sistema automático de alimentação do núcleo, empurrando automaticamente a tora após rebobinar e rebobinando a nova tora novamente.
4. Corte automático de bordas, pulverização de cola e vedação de forma síncrona de uma só vez.Deixando a cauda de 10-18 mm, é fácil rebobinar novamente, reduzindo o desperdício de atalhos e economizando custos.
5. Adota técnica de controle programável PLC avançado internacional, operação de interface homem-máquina, conjunto de dados e falhas paramétricas exibidas na tela de toque.
6. Adota facas espirais de alta precisão de 4 peças, baixo ruído, perfuração clara, adota caixa de engrenagens para ter maior alcance.
7. Dois suportes traseiros tipo parede, sistema de elevação pneumático, com correias planas de acionamento largas;cada rolo enorme pode ser ajustado de forma independente.
8. Adote interruptores de jogging para usar o papel, fáceis e seguros de operar.
Parâmetro técnico
Modelo | Máquina automática de rebobinamento de toalhas de cozinha de papel higiênico XY-TQ-B |
Largura Máxima do Rolo Jumbo | 2800mm (Outro tamanho pode ser especificado) |
Diâmetro do rolo enorme | 1200mm(Outro tamanho pode ser especificado) |
Diâmetro interno do rolo enorme | 3 polegadas (76,2 mm) (outro tamanho pode ser especificado) |
Distância de perfuração | 4 lâminas de bigorna (115 mm) (outro tamanho pode ser especificado) |
Diâmetro do produto acabado | 90~280mm |
Diâmetro do núcleo do produto acabado | 38~76mm |
Velocidade de produção | 180~230m/min |
Controlador de programa | PLC (marca INVT) |
Descontraia os suportes | 2 suportes |
Sistema pneumático | Compressor de ar 3HP, pressão mínima: 5kg/cm 2Pa (fornecido pelo usuário) |
Alimentação principal | 14KW 380V 50Hz |
Dimensão | 7000*4000*1900(C*L*A) |
Peso | Sobre 7T |
Gravação de borda | Aço com aço (controle pneumático) |
Gravação completa | Aço em borracha. |
A diferença entre dispositivo de gravação e sistema de laminação com cola

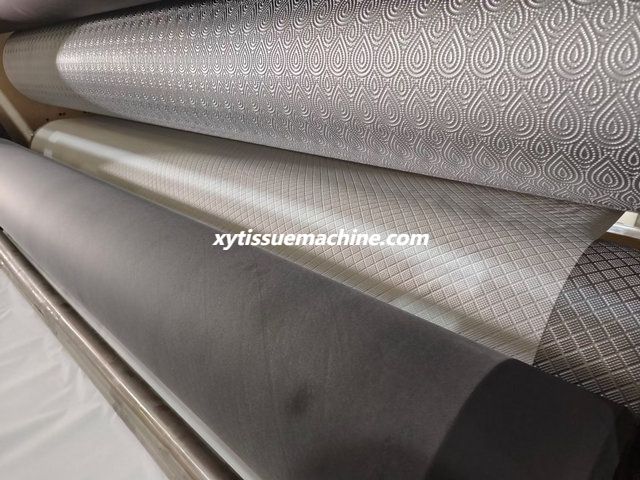

Dispositivo de gravação de aço para borracha

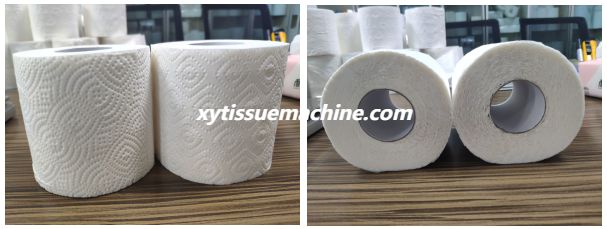

Papel higiênico acabado com relevo
Opção: máquina de rolo maxi de toalha de cozinha de papel higiênico com laminação de cola

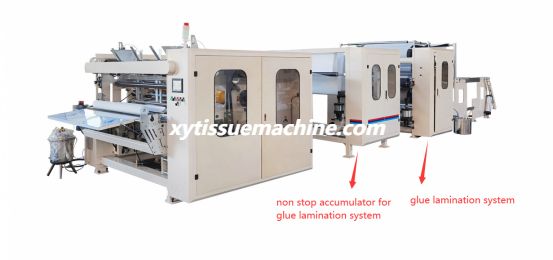

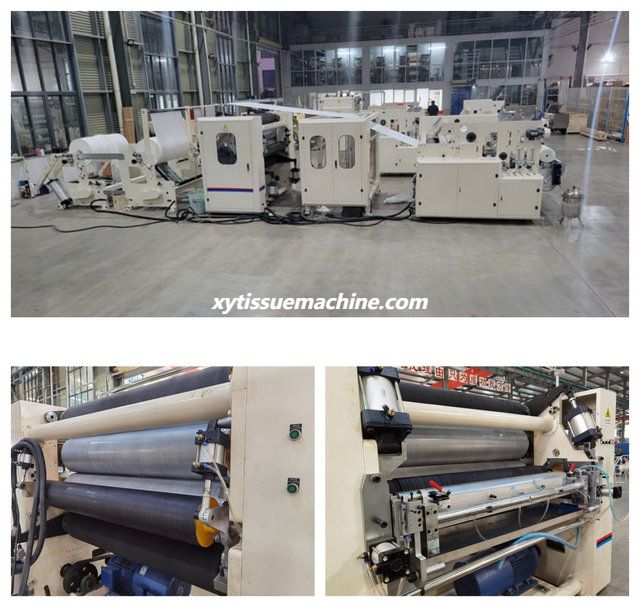

Sistema de laminação com cola
Existem dois tipos de gravação em cola: gravação em relevo decorativa e gravação ponto a ponto

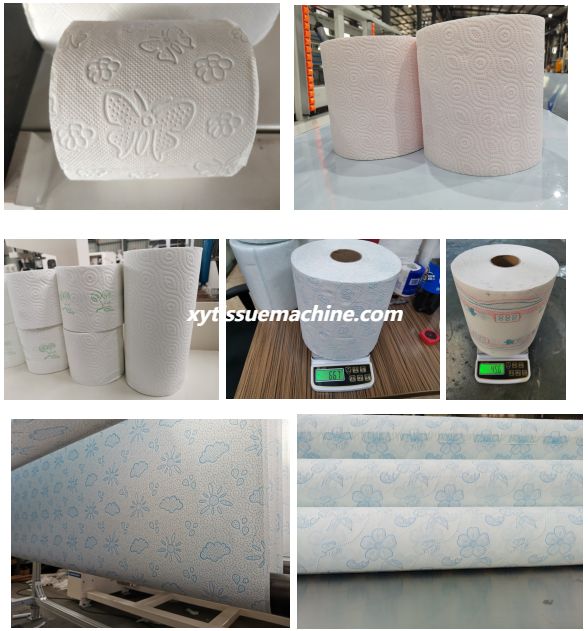

Produto acabado com laminação de cola (papel de cozinha, papel higiênico e maxi rolo)

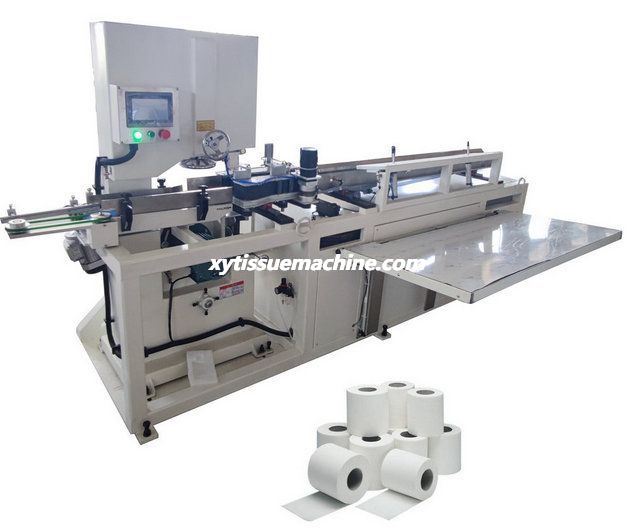

2) XY-AI-400 Automático Máquina de corte com serra de fita de papel higiênico
Contorno
O equipamento é operado usando o controle do programa PLC, interface homem-computador em tela grande e em cores reais.O comprimento preciso da alimentação do servocontrole, o controle de integração eletromecânica e outras tecnologias avançadas internacionais detectam automaticamente cada ação-chave, possuem um bom sistema de alerta de informações de falhas, fazem com que toda a linha de produção alcance o melhor estado de funcionamento.
Link de vídeo: https://youtu.be/9ZLt-TuQBOg
Recurso e Função
1、Quando o papel não pode ser cortado, o equipamento para automaticamente e emite um alarme;
2、O sistema servo de alta precisão é usado no sistema servo do motor de alimentação, para garantir a qualidade do produto acabado;
3、O equipamento calcula automaticamente a quantidade do produto acabado que está sendo cortado;de acordo com a matéria-prima e o comprimento do produto acabado;
4、Quando a entrada de dados está incorreta, o equipamento é interrompido e solicita ajuste na interface;
5、A cabeça de resíduos de papel e a extremidade do papel podem ser classificadas automaticamente;
6、O sistema automático de afiação de facas é usado no equipamento, pode ajustar o sistema de afiação de facas de acordo com a necessidade do papel que está sendo cortado, o que aumenta a vida útil do corte;
7、A roda de aço afiada é usada no sistema de afiação de facas, o que aumenta a eficiência de afiação da faca
Ficha de dados
Velocidade de corte | 80~100 cortes/minuto |
Lâmina cortante | lâmina de serra de fita (tamanho 3750*60*0,6) |
Comprimento do registro do banheiro | ≦2850mm(pode ser feito de acordo com solicitação do cliente) |
Comprimento do rolo higiênico acabado | ≦300 mm |
Diâmetro do rolo higiênico acabado | 70-130 mm |
Tolerância de corte | ± 1,5 mm |
Fonte de energia | 5 kW 380V 50H trifásico 4 linhas |
Tamanho único | 2800x1500x2100mm |
Peso da máquina | 1100kg |

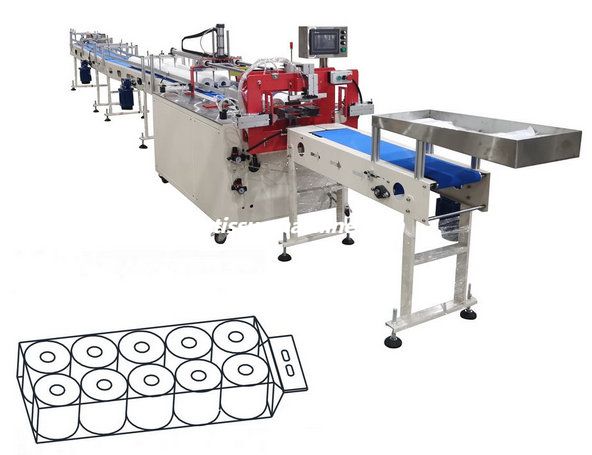

3) Máquina de embalagem de rolos de papel higiênico semiautomático XY-AI-398A 6/8/10/12
Link de vídeo: https://youtu.be/XrYJlh92eLI
Recurso e Função
1. Multifunção: transporte automático, operação de cabeça única, alimentação automática, vedação automática, oposição automática.
2. Adotando o controle avançado de programação de computador PLC e empregando o texto de cristal líquido para exibir os parâmetros, é com ajuste simples e controle de resfriamento de água.Além disso, seu controle de temperatura é mais preciso para que fios e fitas de aquecimento com estabilidade térmica possam ser protegidos de forma mais eficiente. A máquina utiliza o servo motor para empurrar os produtos para os sacos, o que faz com que os produtos sejam localizados com mais precisão.
3. A embalagem e a vedação são bonitas e organizadas.A máquina pode ser operada com automação total e semiautomação.A máquina com transportador pode ser conectada a uma máquina embaladora automática de rolos higiênicos com transportador.Isso permite que a máquina tenha alta capacidade e, portanto, economize mão de obra e reduza o custo de produção.
4. Capacidade: 8-12 sacos de empacotamento/min, 1 mão de obra apenas para embalar.
5. adequado para rolo higiênico com núcleo ou sem núcleo.A máquina não consegue revisar o código de cores automaticamente.
6. Design abrangente, estrutura rígida e componentes principais importados, isso permite que nossa máquina trabalhe de forma constante e eficiente e, portanto, faz com que nossa máquina tenha longa vida útil.

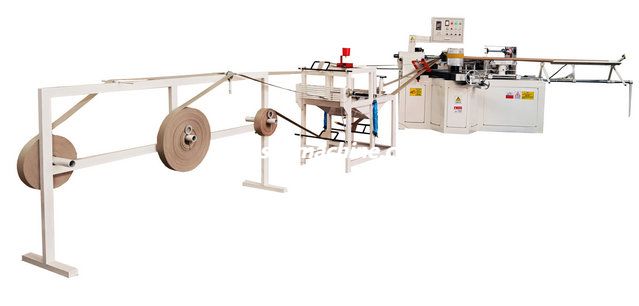

4) Opcional: Máquina automática para fabricar núcleo de tubo de papel XY-SD-B
Link de vídeo: https://youtu.be/oi79M-83hOA
Função e recursos
1. Tempo de conversão de frequência, alta precisão do tubo.
2. Retire automaticamente a faca ou insira a faca para cortar o tubo sem parar a máquina.
3.Fazer outro tamanho de núcleo é muito fácil de trocar as peças de reposição.
4.Não quente e seco durante a formação do produto, o consumo do equipamento é menor.
5.As peças compostas são de alta rigidez, o equipamento é estável sem tremer ao rolar o núcleo em alta velocidade.
6. Os tubos acabados são usados em papel higiênico, empresas de plástico e têxteis, lâmpadas, etc.
Parâmetros de tecnologia
1.Velocidade de produção: 15~20 m/min
2. Diâmetro do núcleo do rolo: 30-100 mm
3. Espessura da parede do núcleo do rolo: 1-6mm(2-6ply)
4. Potência instalada: 8,5Kw (380V 50Hz)
5. Tamanho total do equipamento (L*W*H ):3050*850*1650mm
6.Peso do equipamento: 1600kg
7. Comprimento de corte: 800-3000mm
