| Largura do rolo enorme: | |
|---|---|
| Diâmetro do rolo enorme: | |
| Dispositivo de gravação: | |
| Sistema de laminação com cola: | |
| Velocidade: | |
| Quantidade: | |
XY-TQ-AD
XINYUN
Laminação de cola automática de alta velocidade XY-TQ-AD
Linha de produção de máquina para fabricação de rolo de papel higiênico
Contorno
Esta linha de produção consiste em máquina rebobinadora automática de rolo de papel higiênico, acumulador de rolo de tora, máquina de corte de serra de tora de canal duplo e máquina embaladora automática de vários rolos.

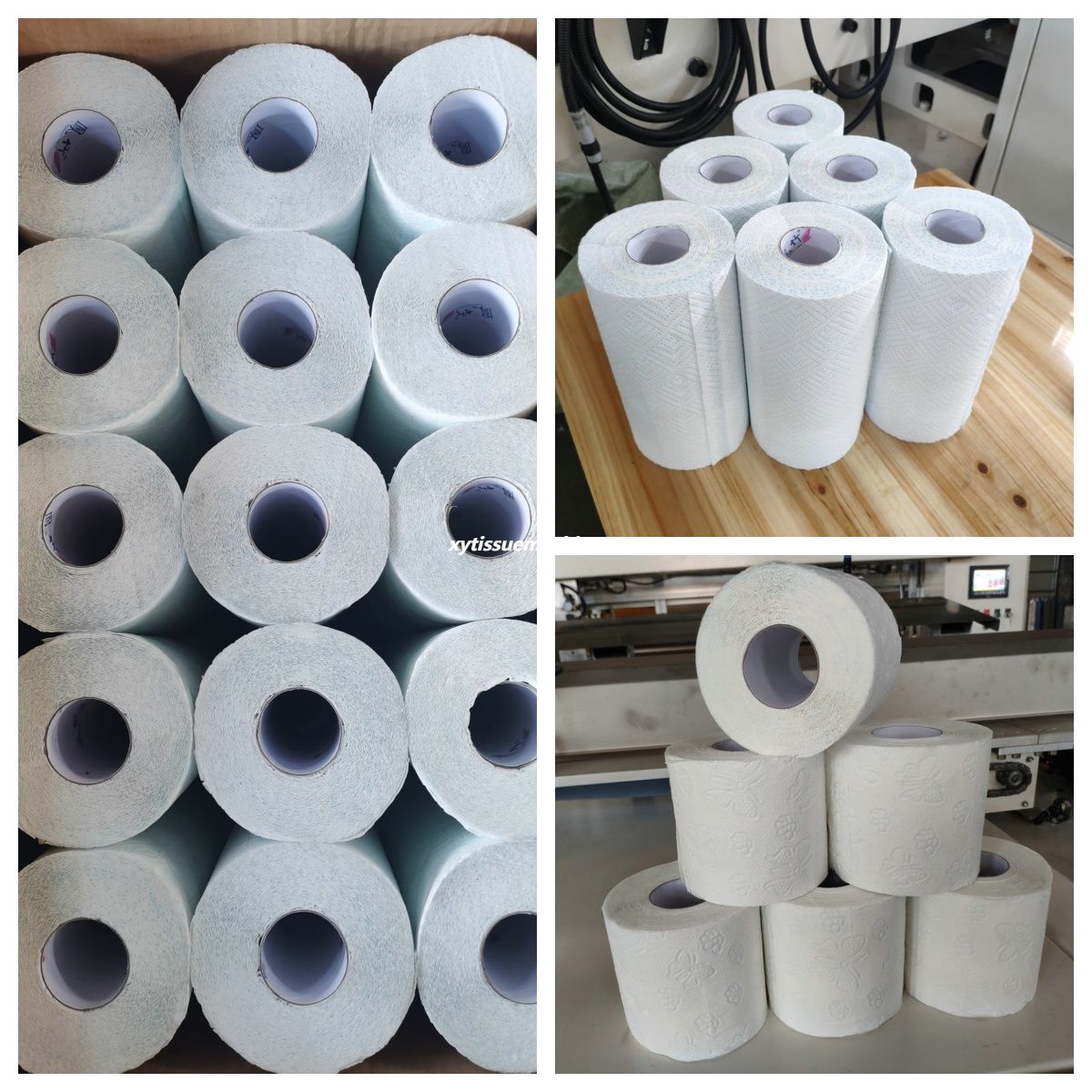

Ele converte o rolo jumbo em rolos acabados.Toda a linha funciona sem problemas e estável, economizando custos de mão de obra e reduzindo a força de trabalho, é a melhor escolha para a produção de produtos de papel higiênico.
Link de vídeo: https://youtu.be/UtmdIr_vk1M

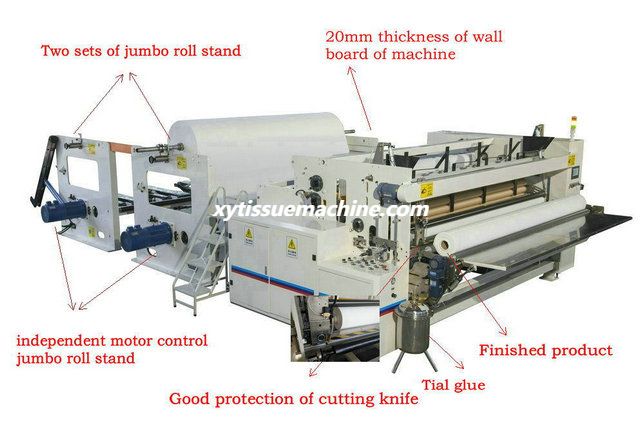

Máquina de rebobinamento de papel higiênico de alta velocidade tipo envoltório automático XY-TQ-B / Maxi Roll
Contorno
Tipo de envoltório automático de papel higiênico de alta velocidade/máquina de rebobinamento de rolo maxi é para rolo de papel higiênico/maxiroll em processamento.A máquina possui unidade de alimentação central.A matéria-prima do rolo jumbo após a gravação completa ou gravação da borda, depois a perfuração, o corte final e a pulverização da cola traseira tornam-se um tronco.Então ele pode trabalhar com máquina de corte e máquina de embalagem para se tornar o produto acabado.A máquina é controlada por PLC, as pessoas a operam através de tela sensível ao toque, todo o processo é automático, fácil para operar, reduza o custo do homem.E nossa máquina pode ser feita especialmente de acordo com as necessidades dos clientes.
1.Esta máquina é para fazer rolos de papel higiênico, toda a estrutura é do tipo parede, o que torna a máquina funcionando estável em alta velocidade e silenciosa.
2. A distância de perfuração é ajustável para atender a diferentes necessidades de distância.
3. Sistema automático de alimentação do núcleo, empurrando automaticamente a tora após rebobinar e rebobinando a nova tora novamente.
4. Corte automático de bordas, pulverização de cola e vedação de forma síncrona de uma só vez.Deixando a cauda de 10-18 mm, é fácil rebobinar novamente, reduzindo o desperdício de atalhos e economizando custos.
5. Adota técnica de controle programável PLC avançado internacional, operação de interface homem-máquina, conjunto de dados e falhas paramétricas exibidas na tela de toque.
6. Adota facas espirais de alta precisão de 4 peças, baixo ruído, perfuração clara, adota caixa de engrenagens para ter maior alcance.
7. Dois suportes traseiros tipo parede, sistema de elevação pneumático, com correias planas de acionamento largas;cada rolo enorme pode ser ajustado de forma independente.
8. Adote interruptores de jogging para usar o papel, fáceis e seguros de operar.
Parâmetro técnico
Modelo | Máquina automática de rebobinamento de papel higiênico tipo parede XY-TQ-2800B |
Largura Máxima do Rolo Jumbo | 2800mm (Outro tamanho pode ser especificado) |
Diâmetro do rolo enorme | Φ1100mm(Outro tamanho pode ser especificado) |
Diâmetro interno do rolo enorme | 3 polegadas (76,2 mm) (outro tamanho pode ser especificado) |
Distância de perfuração | 4 lâminas de bigorna (115 mm) (outro tamanho pode ser especificado) |
Diâmetro do produto acabado | Φ90~φ280mm |
Diâmetro do núcleo do produto acabado | φ38~φ76mm |
Velocidade de produção | 0~230m/min |
Controlador de programa | PLC (DELTA OU INVT precisa confirmar) |
Descontraia os suportes | 1 ou 3 suportes (precisa ser especificado) |
Sistema pneumático | Compressor de ar 3HP, pressão mínima: 5kg/cm 2Pa (fornecido pelo usuário) |
Alimentação principal | 14KW 380V 50Hz |
Dimensão | 7000*4000*1900(C*L*A) |
Peso | Sobre 7T |
Gravação de borda | Aço com aço (controle pneumático) |
Gravação completa | Aço em borracha. |
Registro XY-203 Rolo de papel Acumulador
Parâmetro técnico
Modelo de máquina | Acumulador de registros XY-203 |
Largura do registro | 1750~2800mm(Outro tamanho pode ser especificado) |
Diâmetro do tronco | Φ95mm~Φ140mm |
Classificação do registro | 150-160Registros |
Acumular velocidade | 20 registros/min |
Quantidade de registros | 40-160logs (precisa ser encomendado) |
Dimensão total | 4000*3000*5500mm |
Controlador de programação | CLP(Delta) |
XY-AI-280 Automático Máquina de serra para toras de papel higiênico de canal duplo
Contorno
Esta máquina é utilizada para cortar rolo de papel higiênico e rolo de papel toalha de cozinha, possui alta automação e eficiência.Adote sistema de servoacionamento avançado, regulação de velocidade de conversão de frequência, controle PLC e operação com tela de toque.
Função e recursos
1. Sistema automático de retificação de lâmina, configuração rápida de parâmetros no PLC.
2. Afiar a roda pode moer de acordo com o grau de desgaste.
3. Duas toras são alimentadas automaticamente, cortando e empurrando.
4. Atalhos podem ser iniciados a partir de produtos de qualidade.
5. Equipado com dois conjuntos de canais de fixação, fáceis de trocar.
Principais Parâmetros Técnicos
Modelo | Máquina de corte com serra para toras XY-AI-280 (canal duplo) |
Largura do rolo enorme | 1750mm (Outro tamanho pode ser especificado) |
Diâmetro do rolo enorme | Φ105~φ115mm (Outro tamanho pode ser especificado) |
Velocidade de projeto | 150 cortes/min |
Velocidade estável | 100 cortes/min |
Sistema de moagem | Afiação pneumática, tempo de moagem pode ser definido |
Sistema de condução | Servo Motor Delta |
Poder | 11KW |
Dimensão global | 6500*2500*2000mm(Outro tamanho depende do modelo e configuração) |
Diâmetro da lâmina | φ610*4,7 mm |
Tensão | 380 V 50 Hz |
Peso | Cerca de 4,5T |

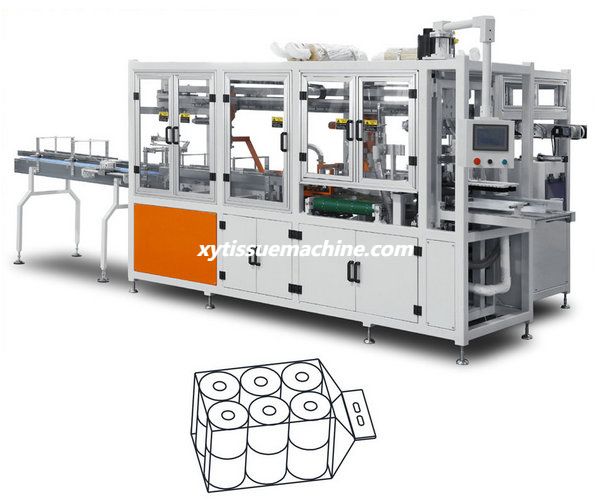

Máquina de embalagem automática de rolos de papel higiênico XY-AI-398D
Características
1. A máquina de embalagem pode ser ligada a uma máquina automática de rebobinamento e corte de papel higiênico.Realize o processo automático de contagem de rolos de papel higiênico, retirada de sacos, abertura de sacos, enchimento de sacos, selagem de sacos.
2. Adote 9 servocontroles: alimentação servo, braço de empurrar servo, puxar servo, servo para frente, levantamento servo de camada dupla, saco de abertura servo, selagem servo, correia servo, tomada de saco servo, tornando a máquina mais estável e eficiente.Auto reset automático, função de ajuste automático.
3. Usando sensores de última geração, detecção de interruptor fotoelétrico, exibição automática de falhas, fácil de rastrear e manter.
4. O controle eletrônico adota comunicação de ônibus, controle de controlador de movimento, operação de interface homem-máquina com tela grande de alta definição e tela sensível ao toque colorida.
5. Função de controle de parada/pausa de emergência, alarme de segurança, função de proteção elétrica e de gás.
6. O dispositivo de vedação e corte adota temperatura constante e corte a frio.
Parâmetros técnicos
Modelo | XY-AI-398D |
Estilos de embalagem | 4-48 rolos/saco (ofereça apenas três tipos de estilos de embalagem, taxas adicionais serão cobradas por estilo extra) |
Velocidade | 5-18 saco de empacotamento/min |
Poder | 380V 50/60Hz Trifásico |
Fornecimento de ar | 0,6 MPA (fornecido pelo usuário) |
Diâmetro do tubo de admissão | 10-12 mm |
Motor pflor | 11KW |
Potência de aquecimento | 1,4 kW |
Modo de alimentação | Sistema de alimentação totalmente automático |
Adequado tecido para embalagem | Rolos de papel higiênico e rolos de papel toalha |
Linhas de embalagem | 2/3/4 linhas |
Pacote de embalagem tamanho | L(300-650)*C(200-480)*H(100-250) milímetros
|
Saco de empacotamento estilo | Saco pré-fabricado com orifício para purga de ar Comprimento máximo da bolsa: 850 mm |
Material do saco de empacotamento | PE, espessura::≥0,05 mm |
Saco de empacotamento estrutura de instalação | Armazenamento de bolsa dupla dianteira e traseira suspensa, a distância entre os orifícios da alça é de 40 mm |
Quantidade de armazenamento de saco de empacotamento | ≤300 peças |
Peso da máquina | 3500kg |
Tamanho da máquina | L7500*W1850*H2200 milímetros
|
Lista de configurações principais
Não. | Nome | Modelo | Marca |
1 | Tai tela | TPC1061/10.2 | MSGC |
2 | CLP | MP03A | KONEX |
3 | Ttemperatura controlarr | KEYANG | |
4 | Servo motor CA | EWICHUANG | |
5 | Inversor | MD300A-S0.7BA 750 W | WEICHUANG |
6 | Sensor de fibra óptica | OMRON | |
7 | Interruptor fotoelétrico | N1212 | DOENTE |
8 | Interruptor fotoelétrico de feixe direto | PANASONIC | |
9 | Poder Trocar | 100W | SCHNEIDER |
10 | Arelé auxiliar | TENGEH | |
11 | Srelé de estado sólido | 75DA | YANGMING |
12 | Binterruptor de botão | Verde-NÃO | SCHNEIDER |
13 | Sválvula olenóide | 4V210-08/2V025-08 | AIRTEC |
14 | Bbrinco | NSK,HRB |
