A máquina de embalagem de sacos de filme de tecido totalmente automática é adequada para embalagens de pacote único totalmente automáticas de lenços faciais para embalagens de filme, papel de cozinha, toalhas de papel com dobra em V, lenços de guardanapo.
| Velocidade: | |
|---|---|
| Faixa de comprimento do tecido: | |
| Faixa de altura do tecido : | |
| Faixa de largura do tecido: | |
| Tamanho do equipamento: | |
| Peso do equipamento: | |
| Materiais de embalagem: | |
| Quantidade: | |
XY-BT-298
XINYUN

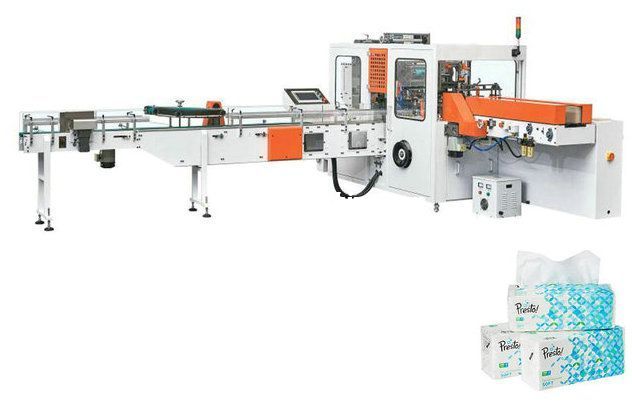

XY-BT-298 Maquinaria automática completa da embalagem dos sacos de papel do guardanapo do tecido facial
Contorno
Esta máquina é usada principalmente para embalagens tridimensionais de tecido facial ou papel guardanapo.
Link de vídeo：
Embalagem de papel facial: https://youtu.be/KcVOCCqf0Q4
Embalagem de papel guardanapo：https://youtu.be/KV7U9UJuhxg
Principais características de desempenho e estrutura
1. Adote o método de embalagem envolvendo, bainhando e selando com estrutura compacta e alto apelo do produto.
2. Adote o sistema de controle de conversão de frequência contínua, tela sensível ao toque e PLC, display claro e fácil manutenção.
3. Adote um transportador de colocação automática, fácil de ser conectado à linha de produção automática, economizando custos de mão de obra.
4. Regulação de velocidade contínua com transdutor duplo, ajustando automaticamente o comprimento do filme de embalagem.
5. Alta autoimunização, alta especialização, alta eficiência e menos problemas.
6. Diferentes tamanhos podem ser manuseados facilmente graças a uma facilidade de troca rápida e simples.

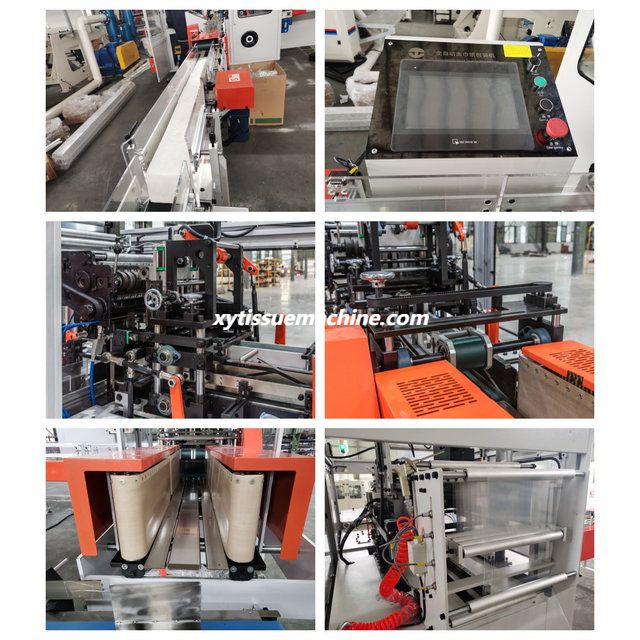

Imagens detalhadas
Parâmetros técnicos
Modelo | XY-BT-298 |
Dimensão do contorno (C*L*A) | 3560*5885*1925mm |
Velocidade | 50-70 sacos/min |
Tamanho da embalagem (L*W*H) | (100-230)*(90-150)*(40-100)mm |
Peso da máquina | 3000KG |
Consumo do motor | 3,66 kW |
Consumo de aquecimento | 3,6 kW |
Poder | 380 V 50Hz |
Consumo de energia | 7,26 kW |
Filme de embalagem | CPP,PE,OPP/CPP,PT/PE e outros filmes selados em ambos os lados |
Descrição do processo operacional básico
Componentes | Função | Configuração | Descrição |
Componentes de alimentação | Unidade de alimentação | Conversão de frequência, servo acionamento, transporte por correia, empurrão, mecanismo de palete | Motor de conversão de frequência, alimentação por correia transportadora de acionamento por servo motor, função de contagem automática de olho fotoelétrico, mecanismo de impulso e palete de controle servo, função de proteção de atolamento de alimentação automática, função de alarme automático |
Componentes de alimentação de filme | Unidade de alimentação de filme | Unidade de conversão de frequência, detecção fotoelétrica | O filme de embalagem é transportado pelo rolo de alimentação do filme acionado pelo motor de conversão de frequência e entregue à área de embalagem definida por meio de detecção fotoelétrica. |
Impressora de códigos e unidade de perfuração | Impressora de código e dispositivo de perfuração | Quando o filme da embalagem passar pelo rolo de alimentação do filme, a impressora de códigos instalada no suporte imprimirá o número necessário de acordo com a demanda.Existem dois tipos de métodos de abertura de rasgo: linear e zíper, que são acionados por servo ou cilindro de ar, respectivamente. | |
Componentes de moldagem de embalagens | Unidade de embalagem | Aquecimento de tira, placa guia de borda, placa de aquecimento, correia de alta temperatura. | Quando o produto de papel é enviado para a posição definida pelo palete, o filme da embalagem é cortado e o papel é empurrado pela haste para embrulhar e aquecer a lateral para completar a embalagem lateral.Os lados esquerdo e direito são acionados pelo servo para mover as guias de borda para dobrar as bordas.A correia transportadora alimentará o papel em translação e dobrará os cantos através das guias de borda fixas.A placa de engomar de saída e a alta temperatura.correia são seladas termicamente para formar e transportar o produto acabado. |
Diagrama de Fluxo de Pacote

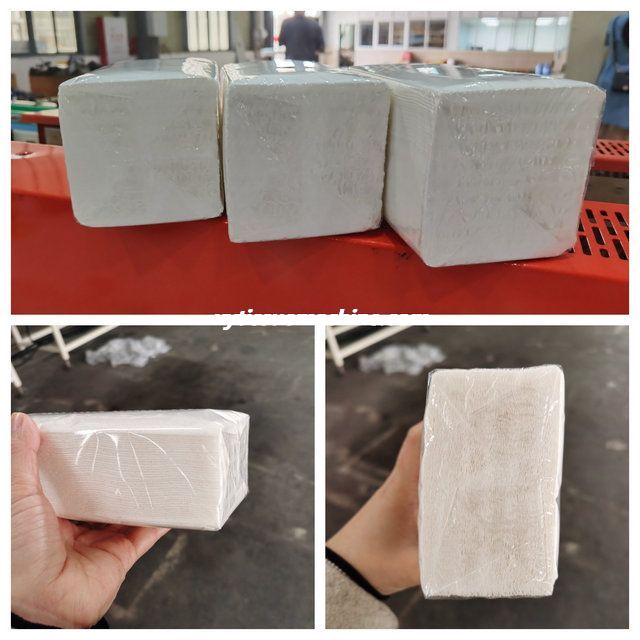

Estilo de embalagem finalizado
CLista de configuração
Não. | Nome do componente | Marca |
1 | Codificador de fuso | Omron |
2 | CLP | Mitsubishi |
3 | Transdutor | Mitsubishi |
4 | Painel de controle | Mitsubishi |
5 | Componente de detecção de código de cores | Alemanha DOENTE |
6 | Sensor de detecção de classificação de papel | Japão OMRON/Coreia do Sul Autonics |
7 | Sensor de detecção de sobrecarga | Autonics da Coreia do Sul |
8 | Módulos inteligentes de controle de temperatura de três pistas | China Yudian |
9 | Potência de estabilização de tensão DC | Schneider francês |
10 | Relé intermediário | Schneider francês |
11 | Interruptor de alimentação principal | China Geli |
12 | Capacitor | China Ming Wei |
13 | Relé sólido | China Huanyu/Chaoneng |
14 | Interruptor de duas posições | Schneider francês |
15 | Interruptor de avanço | Schneider francês |

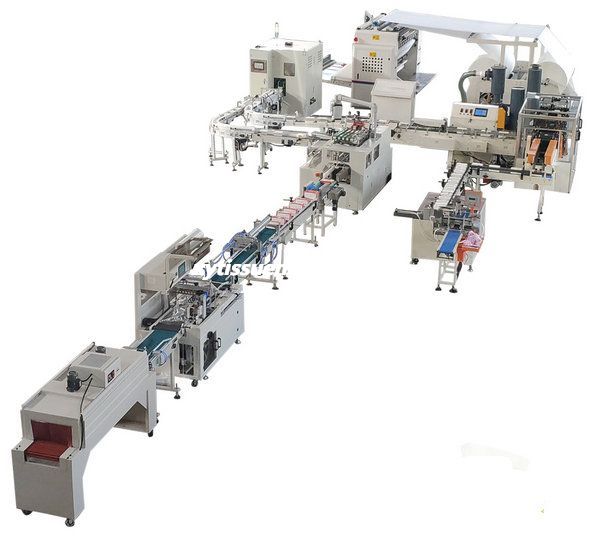

Linha de produção
Linha de produção automática de máquina de tecido facial para embalagem de caixa e saco
Link de vídeo: https://youtu.be/JGJOYpjG5MM
https://youtu.be/C6CLxz_XNoY
1) Máquina para fabricar papel de seda facial automática de 6 linhas XY-GU-20A
2) Máquina de corte automática de lenço de papel facial XY-GU-281 (canal único)
3) Máquina de embalagem automática de sacos plásticos XY-BT-298
4) Máquina de embalagem multi-sacos semiautomática XY-GU-26B (cabeças duplas)
5) Máquina embaladora de caixa de tecido facial totalmente automática XY-GU-388
6)XY-TN-269 Máquina de embalagem retrátil automática de tecido facial multicaixa
