XY-BT-288
XINYUN
XY-BT-288 Alta Capacidade Totalmente Automático N
Dobrando Linha de produção de máquina para fabricação de papel toalha de mão
Contorno
A linha de produção automática da máquina dobrável para toalhas de mão N consiste em máquina automática para dobrar toalhas de mão, máquina automática de corte com serra para toras e máquina automática de embalagem de saco único.
A máquina funciona de maneira suave e estável desde a matéria-prima até os produtos acabados.Esta linha de produção é de alto grau de automação, economiza custos de mão de obra, reduz a intensidade de mão de obra, que é a melhor escolha para a produção de produtos de papel higiênico dobrável N.
Link de vídeo: https://youtu.be/Og9X1yOjxrg

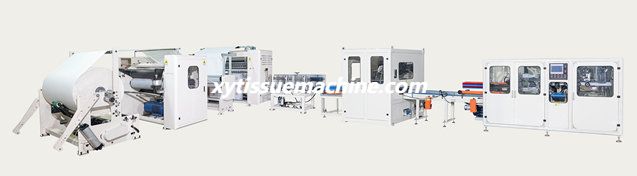

Existem 3 máquinas na linha de produção

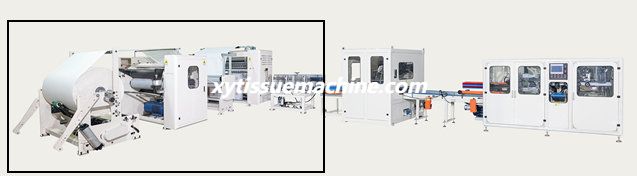

1. XY-BT-288 7 Linhas Toalha de mão dobrável N automática Dobrando Máquina
Capacidade de produção
Não. | Item | Paraméter |
1 | Velocidade de projeto | 200m/min |
2 | Velocidade de produção | 130-160m/min |
3 | Largura do rolo enorme | 1560 mm |
4 | Rolo de papel enorme | Papel de celulose de palha, papel de celulose de madeira, papel de celulose de cana-de-açúcar, papel de celulose de bambu, etc. |
5 | GSM de papel em rolo enorme | Camada única, o peso de cada camada é 36-44g/㎡;(papel toalha convencional) Camada dupla, cada camada pesa 18-22g/㎡;(material de papel toalha para laminação de cola, contendo agente de resistência à umidade) |
Configuração do modelo
Não. | Item | Paraméter |
1 | Suporte de rolo enorme | Um conjunto |
2 | Dispositivo de gravação | Um conjunto |
3 | Dispositivo dobrável | Um conjunto |
4 | Sistema de transferência automática | Um conjunto |
5 | Sistema de transporte | Um conjunto |
6 | Sistema flip | Um conjunto |
Parâmetros da máquina
1).Parte do rack de desenrolamento
Não. | Item | Paraméter |
1 | Estrutura de suporte de rolo Jumbo | Estrutura do painel de parede |
2 | Largura do rolo enorme | 1500mm |
3 | Diâmetro do rolo enorme | ≤￠1500 mm |
4 | Diâmetro interno do rolo enorme | ￠76mm |
5 | Cinto de desenrolamento | 2 unidades/conjunto |
6 | Ajuste de velocidade de desenrolamento | Ajuste independente de velocidade para cada rack traseiro via tela sensível ao toque |
7 | Ajuste de posição esquerda e direita do rolo Jumbo | Ajuste do volante |
8 | Método de carregamento de rolo Jumbo | Carregamento pneumático de papel pelo braço de papel superior |
9 | Modo de condução | Motor independente + correia síncrona |
10 | Poder | 3KW/conjunto |
11 | Requisitos mínimos de pressão de ar | 0,6 MPa |
12 | Consumo de ar | cerca de 1m³/hora |
13 | Peso | cerca de 1,5 toneladas/conjunto |
14 | Proteção | Proteja todas as peças principais da transmissão com capas protetoras |
2).Dispositivo de gravação
Não. | Item | Parâmetro |
1 | Largura do rolo enorme | 1500mm |
2 | Velocidade de projeto | 200m/min |
3 | Velocidade de produção | 160m/min |
4 | Especificação do rolo de gravação | Φ215*1560 (rolo de gravação, para papel toalha normal) Φ315*1560(dispositivo de gravação de laminação de cola para papel toalha contendo agentes de resistência à umidade) |
5 | Requisitos do rolo Jumbo | uma camada |
6 | Rolo de aço de gravação | Adote o método de escultura elétrica ou processo de corrosão de acordo com a necessidade do cliente, e o padrão precisa ser confirmado por ambas as partes |
7 | Sistema de gravação | O rolo de gravação é fixado por bloco deslizante, o que é conveniente para substituir o rolo de gravação |
8 | Regulação de pressão | Pressão de carga do cilindro, parafuso limite para ajustar a pressão |
9 | Perdendo dispositivo de papel | Papel solto com rolo curvo |
10 | Requisitos mínimos de pressão de ar | 0,6 MPa |
11 | Consumo de ar | cerca de 1m³/hora |
12 | Poder | Acionamento de motor independente de 3KW |
13 | Unidade de gravação | Acionamento por motor independente, acionamento por correia síncrona |
14 | Proteção | As principais peças da transmissão são protegidas por capas protetoras |
15 | Proteção das mãos | Dispositivo anti-esmagamento instalado entre os rolos de gravação |
3).Sistema dobrável
Não. | Item | Parâmetro |
1 | Velocidade de projeto | 200m/min |
2 | Velocidade estável | 130-160m/min |
3 | Desdobre o tamanho do tecido acabado | 210（+3，-3）×1500mm |
4 | Tamanho dobrado do tecido acabado | 70(+3,-3)×1500mm |
5 | Altura do tecido acabado | 120mm-300mm |
6 | Configuração de contagem (folhas) | O número de sorteios por tira: 150W-300W (configuração de número par digital) |
7 | Método de configuração de planilhas | Defina diretamente na tela sensível ao toque |
8 | Método de contagem | Adote cálculo servo de alta resolução, a contagem é 100% precisa |
9 | Rolo de papel enorme gsm | Uma camada 38-44g/㎡ |
10 | Estrutura dobrável | Dobragem por sucção a vácuo |
11 | Estilo dobrável | Dobra escalonada |
12 | Estrutura | Adote estrutura de painel de parede 45# com 40 mm de espessura |
13 | Método de processamento de rolo dobrável | Após o tratamento de têmpera e revenido, o processamento de furos profundos de alta precisão é adotado para garantir a rigidez e resistência de cada rolo, e todos eles são processados por centro de usinagem CNC, com equilíbrio dinâmico de nível G3.2 para garantir os requisitos de precisão dos rolos dobráveis durante dobramento em alta velocidade |
14 | Rolo de faca inferior para corte de papel | 1 rolo de faca inferior cortado em papel e 3 facas inferiores cortadas em papel são distribuídos uniformemente no rolo para garantir que o comprimento de cada quebra de papel seja de 225 (+3, -3) mm e as laterais das facas inferiores em a superfície do rolo é regular Disposta com orifícios de adsorção a vácuo, usados para absorver o papel base cortado e fixá-lo na superfície do rolo |
15 | Rolo dobrável | 2 rolos dobráveis, 4 facas de inserção de papel e 4 ranhuras dobráveis em V são distribuídas uniformemente nos rolos para garantir que o tamanho do papel base após a dobragem seja de 75 mm (+3, -3), e cada faca de inserção na superfície do rolo, próxima para a ranhura em V dobrável Os orifícios de sucção a vácuo são dispostos regularmente para absorver o papel base cortado e fixá-lo na superfície do rolo |
16 | Espaço de rolo dobrável | 0,3 mm (o papel composto depende da espessura do papel) |
17 | Modo de corte de papel | Há um rolo de faca para cima para cortar papel e há uma faca para cima no rolo, que é fixa. |
Um pedaço de rolo de faca inferior de corte de papel e há três pedaços de facas inferiores no rolo, a faca inferior gira para cortar o papel. | ||
A carga e descarga da faca de corte é realizada pelo cilindro de ar. E com a função de avanço gradual, você pode optar por carregar ou descarregar. | ||
A faca cortada em papel adota um tubo de injeção de óleo lubrificante de linóleo para reabastecer o óleo manualmente; | ||
Estrutura de corte de papel em espiral;corte de papel estável e longa vida útil da ferramenta | ||
18 | Método de enfiar papel | Manual |
19 | Dispositivo de alimentação de papel em forma de S | O rolo de tração em forma de S é usado e a tensão na área de alimentação e corte de papel pode ser ajustado através da correia da polia cônica; |
20 | Parte do duto de vácuo | A tubulação e a construção do duto de vácuo no local são feitas pelo comprador |
21 | Mpotência do motor | 5,5 kW |
22 | Função de avanço da máquina | Função de corrida |
23 | Sistema de tensão de papel em rolo enorme | Definir via tela sensível ao toque |
24 | Potência remota da bomba de vácuo da máquina | 30KW (Taiwan Longtech) 7,5 (ventilador vórtice) |
25 | Pressão de ar comprimido | ≥0,6MPa |
26 | Consumo de ar comprimido | ≥3m3/h |
27 | Potência da bomba elétrica de graxa | 90W |
28 | Fonte de alimentação da bomba de graxa elétrica | 380v 50Hz trifásico |
29 | Requisitos de energia da máquina (VHz) | 380v 50Hz trifásico |
30 | Controle de voltagem | 24V |
31 | Pressão de ar comprimido | ≥0,6MPa |
32 | Consumo de ar | 1000 litros/turno |
4). Parte do sistema de empilhamento automático
Não. | Item | Parâmetro |
1 | Função de empilhamento automático | 3 conjuntos de servocontrole para realizar empilhamento automático |
2 | Estrutura de empilhamento automático | Adote estrutura de painel de parede 45# com 40 mm de espessura |
3 | Controle deslizante de empilhamento automático | Todos os controles deslizantes de empilhamento usam rolamentos lineares importados |
4 | Principais peças de empilhamento | Todos são processados pelo centro de usinagem CNC para garantir a precisão do empilhamento |
5 | Rolha de saída | Todos são processados com liga de alumínio importada para garantir que a saída do papel não afetará o efeito de separação do papel |
6 | Parte pneumática | Componentes pneumáticos da Airtac são usados para garantir a precisão do empilhamento |
7 | Rastreamento de planilhas | Usando servo codificador de alta precisão |
8 | Ajuste de pilha de folhas | Através da configuração da tela de toque, o número de sorteios pode ser ajustado com 100% de precisão (com base no número par de sorteios) |
9 | Definir o intervalo de planilhas | 120-300 folhas |
10 | Número de pilhas | O número máximo de pilhas é 5 vezes/min |
11 | Método de controle | Ao desligar normalmente, toda a pilha deve ser concluída antes de desligar |
12 | Potência do servo motor empilhado | 2+2+0,75=4,75KW |
13 | Pressão de ar comprimido | ≥0,5MPa |
14 | Consumo de ar | 1000 litros/turno |
15 | Tensão de controle (V) | 24V |
5).Parte do sistema de transporte (empilhamento para completar o transporte do produto)
Não. | Item | Parâmetro |
1 | Canal transportador | Canal único |
2 | Método de Entrega | 0,12KW/conjunto |
3 | Dimensões da correia transportadora | Transportador de 3000 mm |
4 | Estrutura | Usando tubo quadrado mais placa guia fixa |
5 | Detecção fotoelétrica | Há um sensor fotoelétrico na correia transportadora para detectar o papel base |
6 | Poder | 380 V 50 Hz |
7 | Peso total | Cerca de 90kg/conjunto |
8 | Transmissão | Acionamento por motor independente, correia síncrona, acionamento por correia plana |
6).Virar parte do sistema
Não. | Item | Parâmetro |
1 | Canal transportador | 1800 mm |
2 | Potência do transportador | 0,2KW/unidade X2=0,4KW |
3 | Virar caminho | Inversão de 90° (controle do motor) |
4 | Método de pressão | Papel para prensa cilíndrica |
5 | Estrutura | Tábua |
6 | Detecção fotoelétrica | Há um sensor fotoelétrico na correia transportadora para detectar o rolo de papel enorme |
7 | Poder | 380 V 50 Hz |
8 | Peso total | 0,5T |
9 | Transmissão | Acionamento por motor independente, correia síncrona, acionamento por correia plana |

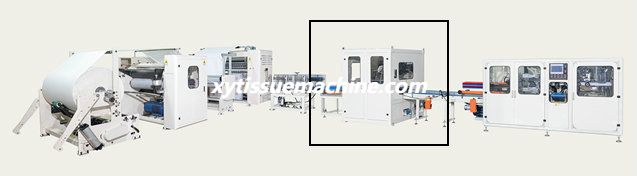

2. Máquina de corte com serra para toras de mão dobrável N totalmente automática XY-GU-281
Contorno
1. A máquina automática de corte com serra para toras de toalhas de mão é especialmente projetada para corte automático e contínuo de toalhas de papel.O design e a fabricação de toda a máquina adotam a mais recente tecnologia eletrônica e tecnologia de transmissão de servo duplo, o que aumenta muito a estabilidade do corte de papel, remoção rápida e flexível de resíduos, correia síncrona antiestática para resolver o problema de produto acabado aderindo ao correia e melhora a precisão do transporte em comparação com as correias tradicionais e melhora a qualidade de corte do papel.
2. O sistema de alimentação de papel do grande cortador de papel rotativo de canal único é a característica exclusiva desta máquina.Ele é acionado por um sistema de servo motor duplo, e o papel em rolo jumbo é transportado por movimento intermitente, gira e balança o porta-faca redondo, a faca redonda gira sozinha e corta com precisão o papel desenhado;é equipado com sistema de afiação automática, que afia automaticamente a faca redonda, e o rebolo é alimentado automaticamente, e os parâmetros podem ser ajustados através da tela sensível ao toque.
Principais Parâmetros Técnicos
Velocidade de produção | 30-150 cortes/min |
Diâmetro da serra para toras | 610 mm |
Corte mínimo de cabeça e cauda | 5mm |
Tamanho de corte de papel de seda | L（150-250）-W（130-300）-H75-100 |
Afiação pneumática | Os parâmetros podem ser ajustados através da tela sensível ao toque |
Afiação de alimentação | Os parâmetros podem ser ajustados através da tela sensível ao toque |
Fonte de ar | 0,5--0,8 MPa |
Peso da máquina | 1500kg |

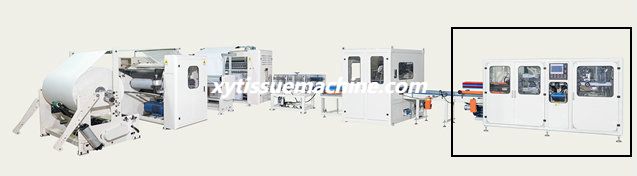

3. Máquina embaladora de toalhas de mão dobrável totalmente automática XY-BT-298 N
Contorno
1. Toda a máquina adota PLC e servo motor como unidade de controle e acionamento para realizar a operação totalmente automática de transporte de produtos, distribuição de material, alimentação de filme, fabricação de sacos, abertura de sacos, enchimento de sacos, selagem, codificação de data, etc.;
2. Formação de molde: a vedação adota um design de formação de pressão negativa do molde para garantir que o efeito da embalagem seja bonito;
3. Interface homem-máquina: configuração da tela de toque, operação, operação simples e conveniente;
4. Rastreamento de falhas e alarme: A máquina pode descobrir rapidamente a causa e a localização da falha e exibi-la automaticamente na tela sensível ao toque, o que é conveniente para a manutenção do equipamento;
5. Sistema de monitoramento: Monitore se há saco de embalagem e produto de tecido, para evitar nenhuma embalagem ou operação de produto de tecido;quando o formato da embalagem for anormal, ela será descarregada automaticamente;quando a bolsa for aberta de forma anormal, ela irá parar automaticamente;quando o saco de embalagem está preso e não abre, ele descarregará automaticamente os sacos de embalagem;
6. A velocidade de embalagem pode ser ajustada livremente;
7. Sistema de controle de temperatura: Adota aquecimento instantâneo de fio de aquecimento e modo de controle AC, que é altamente adaptável à qualidade corona dos sacos de embalagem e evita efetivamente as desvantagens de selos falsos;
Principais Parâmetros Técnicos
Tamanho da embalagem（C*L*A） | (180-230)*(110-200)*76mm |
Velocidade de embalagem (saco/min) | 20-40 sacos/min |
Potência total (KW) | 11KW |
Poder | 380 V 50Hz |
Peso da máquina | 3000kg |
Dimensão total（C*L*A） | Cerca de 5332x1060x1693mm (C * L * A) |
Requisitos de pressão de ar | 0,5 ~ 0,6 MPA |
Materiais de embalagem | Filme em rolo OPP, CPP, PE, etc. com função de selagem a quente |
Layout da linha de produção
XY-BT-288 Alta Capacidade Totalmente Automático N
Dobrando Linha de produção de máquina para fabricação de papel toalha de mão
Contorno
A linha de produção automática da máquina dobrável para toalhas de mão N consiste em máquina automática para dobrar toalhas de mão, máquina automática de corte com serra para toras e máquina automática de embalagem de saco único.
A máquina funciona de maneira suave e estável desde a matéria-prima até os produtos acabados.Esta linha de produção é de alto grau de automação, economiza custos de mão de obra, reduz a intensidade de mão de obra, que é a melhor escolha para a produção de produtos de papel higiênico dobrável N.
Link de vídeo: https://youtu.be/Og9X1yOjxrg
Existem 3 máquinas na linha de produção
1. XY-BT-288 7 Linhas Toalha de mão dobrável N automática Dobrando Máquina
Capacidade de produção
Não. | Item | Paraméter |
1 | Velocidade de projeto | 200m/min |
2 | Velocidade de produção | 130-160m/min |
3 | Largura do rolo enorme | 1560 mm |
4 | Rolo de papel enorme | Papel de celulose de palha, papel de celulose de madeira, papel de celulose de cana-de-açúcar, papel de celulose de bambu, etc. |
5 | GSM de papel em rolo enorme | Camada única, o peso de cada camada é 36-44g/㎡;(papel toalha convencional) Camada dupla, cada camada pesa 18-22g/㎡;(material de papel toalha para laminação de cola, contendo agente de resistência à umidade) |
Configuração do modelo
Não. | Item | Paraméter |
1 | Suporte de rolo enorme | Um conjunto |
2 | Dispositivo de gravação | Um conjunto |
3 | Dispositivo dobrável | Um conjunto |
4 | Sistema de transferência automática | Um conjunto |
5 | Sistema de transporte | Um conjunto |
6 | Sistema flip | Um conjunto |
Parâmetros da máquina
1).Parte do rack de desenrolamento
Não. | Item | Paraméter |
1 | Estrutura de suporte de rolo Jumbo | Estrutura do painel de parede |
2 | Largura do rolo enorme | 1500mm |
3 | Diâmetro do rolo enorme | ≤￠1500 mm |
4 | Diâmetro interno do rolo enorme | ￠76mm |
5 | Cinto de desenrolamento | 2 unidades/conjunto |
6 | Ajuste de velocidade de desenrolamento | Ajuste independente de velocidade para cada rack traseiro via tela sensível ao toque |
7 | Ajuste de posição esquerda e direita do rolo Jumbo | Ajuste do volante |
8 | Método de carregamento de rolo Jumbo | Carregamento pneumático de papel pelo braço de papel superior |
9 | Modo de condução | Motor independente + correia síncrona |
10 | Poder | 3KW/conjunto |
11 | Requisitos mínimos de pressão de ar | 0,6 MPa |
12 | Consumo de ar | cerca de 1m³/hora |
13 | Peso | cerca de 1,5 toneladas/conjunto |
14 | Proteção | Proteja todas as peças principais da transmissão com capas protetoras |
2).Dispositivo de gravação
Não. | Item | Parâmetro |
1 | Largura do rolo enorme | 1500mm |
2 | Velocidade de projeto | 200m/min |
3 | Velocidade de produção | 160m/min |
4 | Especificação do rolo de gravação | Φ215*1560 (rolo de gravação, para papel toalha normal) Φ315*1560(dispositivo de gravação de laminação de cola para papel toalha contendo agentes de resistência à umidade) |
5 | Requisitos do rolo Jumbo | uma camada |
6 | Rolo de aço de gravação | Adote o método de escultura elétrica ou processo de corrosão de acordo com a necessidade do cliente, e o padrão precisa ser confirmado por ambas as partes |
7 | Sistema de gravação | O rolo de gravação é fixado por bloco deslizante, o que é conveniente para substituir o rolo de gravação |
8 | Regulação de pressão | Pressão de carga do cilindro, parafuso limite para ajustar a pressão |
9 | Perdendo dispositivo de papel | Papel solto com rolo curvo |
10 | Requisitos mínimos de pressão de ar | 0,6 MPa |
11 | Consumo de ar | cerca de 1m³/hora |
12 | Poder | Acionamento de motor independente de 3KW |
13 | Unidade de gravação | Acionamento por motor independente, acionamento por correia síncrona |
14 | Proteção | As principais peças da transmissão são protegidas por capas protetoras |
15 | Proteção das mãos | Dispositivo anti-esmagamento instalado entre os rolos de gravação |
3).Sistema dobrável
Não. | Item | Parâmetro |
1 | Velocidade de projeto | 200m/min |
2 | Velocidade estável | 130-160m/min |
3 | Desdobre o tamanho do tecido acabado | 210（+3，-3）×1500mm |
4 | Tamanho dobrado do tecido acabado | 70(+3,-3)×1500mm |
5 | Altura do tecido acabado | 120mm-300mm |
6 | Configuração de contagem (folhas) | O número de sorteios por tira: 150W-300W (configuração de número par digital) |
7 | Método de configuração de planilhas | Defina diretamente na tela sensível ao toque |
8 | Método de contagem | Adote cálculo servo de alta resolução, a contagem é 100% precisa |
9 | Rolo de papel enorme gsm | Uma camada 38-44g/㎡ |
10 | Estrutura dobrável | Dobragem por sucção a vácuo |
11 | Estilo dobrável | Dobra escalonada |
12 | Estrutura | Adote estrutura de painel de parede 45# com 40 mm de espessura |
13 | Método de processamento de rolo dobrável | Após o tratamento de têmpera e revenido, o processamento de furos profundos de alta precisão é adotado para garantir a rigidez e resistência de cada rolo, e todos eles são processados por centro de usinagem CNC, com equilíbrio dinâmico de nível G3.2 para garantir os requisitos de precisão dos rolos dobráveis durante dobramento em alta velocidade |
14 | Rolo de faca inferior para corte de papel | 1 rolo de faca inferior cortado em papel e 3 facas inferiores cortadas em papel são distribuídos uniformemente no rolo para garantir que o comprimento de cada quebra de papel seja de 225 (+3, -3) mm e as laterais das facas inferiores em a superfície do rolo é regular Disposta com orifícios de adsorção a vácuo, usados para absorver o papel base cortado e fixá-lo na superfície do rolo |
15 | Rolo dobrável | 2 rolos dobráveis, 4 facas de inserção de papel e 4 ranhuras dobráveis em V são distribuídas uniformemente nos rolos para garantir que o tamanho do papel base após a dobragem seja de 75 mm (+3, -3), e cada faca de inserção na superfície do rolo, próxima para a ranhura em V dobrável Os orifícios de sucção a vácuo são dispostos regularmente para absorver o papel base cortado e fixá-lo na superfície do rolo |
16 | Espaço de rolo dobrável | 0,3 mm (o papel composto depende da espessura do papel) |
17 | Modo de corte de papel | Há um rolo de faca para cima para cortar papel e há uma faca para cima no rolo, que é fixa. |
Um pedaço de rolo de faca inferior de corte de papel e há três pedaços de facas inferiores no rolo, a faca inferior gira para cortar o papel. | ||
A carga e descarga da faca de corte é realizada pelo cilindro de ar. E com a função de avanço gradual, você pode optar por carregar ou descarregar. | ||
A faca cortada em papel adota um tubo de injeção de óleo lubrificante de linóleo para reabastecer o óleo manualmente; | ||
Estrutura de corte de papel em espiral;corte de papel estável e longa vida útil da ferramenta | ||
18 | Método de enfiar papel | Manual |
19 | Dispositivo de alimentação de papel em forma de S | O rolo de tração em forma de S é usado e a tensão na área de alimentação e corte de papel pode ser ajustado através da correia da polia cônica; |
20 | Parte do duto de vácuo | A tubulação e a construção do duto de vácuo no local são feitas pelo comprador |
21 | Mpotência do motor | 5,5 kW |
22 | Função de avanço da máquina | Função de corrida |
23 | Sistema de tensão de papel em rolo enorme | Definir via tela sensível ao toque |
24 | Potência remota da bomba de vácuo da máquina | 30KW (Taiwan Longtech) 7,5 (ventilador vórtice) |
25 | Pressão de ar comprimido | ≥0,6MPa |
26 | Consumo de ar comprimido | ≥3m3/h |
27 | Potência da bomba elétrica de graxa | 90W |
28 | Fonte de alimentação da bomba de graxa elétrica | 380v 50Hz trifásico |
29 | Requisitos de energia da máquina (VHz) | 380v 50Hz trifásico |
30 | Controle de voltagem | 24V |
31 | Pressão de ar comprimido | ≥0,6MPa |
32 | Consumo de ar | 1000 litros/turno |
4). Parte do sistema de empilhamento automático
Não. | Item | Parâmetro |
1 | Função de empilhamento automático | 3 conjuntos de servocontrole para realizar empilhamento automático |
2 | Estrutura de empilhamento automático | Adote estrutura de painel de parede 45# com 40 mm de espessura |
3 | Controle deslizante de empilhamento automático | Todos os controles deslizantes de empilhamento usam rolamentos lineares importados |
4 | Principais peças de empilhamento | Todos são processados pelo centro de usinagem CNC para garantir a precisão do empilhamento |
5 | Rolha de saída | Todos são processados com liga de alumínio importada para garantir que a saída do papel não afetará o efeito de separação do papel |
6 | Parte pneumática | Componentes pneumáticos da Airtac são usados para garantir a precisão do empilhamento |
7 | Rastreamento de planilhas | Usando servo codificador de alta precisão |
8 | Ajuste de pilha de folhas | Através da configuração da tela de toque, o número de sorteios pode ser ajustado com 100% de precisão (com base no número par de sorteios) |
9 | Definir o intervalo de planilhas | 120-300 folhas |
10 | Número de pilhas | O número máximo de pilhas é 5 vezes/min |
11 | Método de controle | Ao desligar normalmente, toda a pilha deve ser concluída antes de desligar |
12 | Potência do servo motor empilhado | 2+2+0,75=4,75KW |
13 | Pressão de ar comprimido | ≥0,5MPa |
14 | Consumo de ar | 1000 litros/turno |
15 | Tensão de controle (V) | 24V |
5).Parte do sistema de transporte (empilhamento para completar o transporte do produto)
Não. | Item | Parâmetro |
1 | Canal transportador | Canal único |
2 | Método de Entrega | 0,12KW/conjunto |
3 | Dimensões da correia transportadora | Transportador de 3000 mm |
4 | Estrutura | Usando tubo quadrado mais placa guia fixa |
5 | Detecção fotoelétrica | Há um sensor fotoelétrico na correia transportadora para detectar o papel base |
6 | Poder | 380 V 50 Hz |
7 | Peso total | Cerca de 90kg/conjunto |
8 | Transmissão | Acionamento por motor independente, correia síncrona, acionamento por correia plana |
6).Virar parte do sistema
Não. | Item | Parâmetro |
1 | Canal transportador | 1800 mm |
2 | Potência do transportador | 0,2KW/unidade X2=0,4KW |
3 | Virar caminho | Inversão de 90° (controle do motor) |
4 | Método de pressão | Papel para prensa cilíndrica |
5 | Estrutura | Tábua |
6 | Detecção fotoelétrica | Há um sensor fotoelétrico na correia transportadora para detectar o rolo de papel enorme |
7 | Poder | 380 V 50 Hz |
8 | Peso total | 0,5T |
9 | Transmissão | Acionamento por motor independente, correia síncrona, acionamento por correia plana |
2. Máquina de corte com serra para toras de mão dobrável N totalmente automática XY-GU-281
Contorno
1. A máquina automática de corte com serra para toras de toalhas de mão é especialmente projetada para corte automático e contínuo de toalhas de papel.O design e a fabricação de toda a máquina adotam a mais recente tecnologia eletrônica e tecnologia de transmissão de servo duplo, o que aumenta muito a estabilidade do corte de papel, remoção rápida e flexível de resíduos, correia síncrona antiestática para resolver o problema de produto acabado aderindo ao correia e melhora a precisão do transporte em comparação com as correias tradicionais e melhora a qualidade de corte do papel.
2. O sistema de alimentação de papel do grande cortador de papel rotativo de canal único é a característica exclusiva desta máquina.Ele é acionado por um sistema de servo motor duplo, e o papel em rolo jumbo é transportado por movimento intermitente, gira e balança o porta-faca redondo, a faca redonda gira sozinha e corta com precisão o papel desenhado;é equipado com sistema de afiação automática, que afia automaticamente a faca redonda, e o rebolo é alimentado automaticamente, e os parâmetros podem ser ajustados através da tela sensível ao toque.
Principais Parâmetros Técnicos
Velocidade de produção | 30-150 cortes/min |
Diâmetro da serra para toras | 610 mm |
Corte mínimo de cabeça e cauda | 5mm |
Tamanho de corte de papel de seda | L（150-250）-W（130-300）-H75-100 |
Afiação pneumática | Os parâmetros podem ser ajustados através da tela sensível ao toque |
Afiação de alimentação | Os parâmetros podem ser ajustados através da tela sensível ao toque |
Fonte de ar | 0,5--0,8 MPa |
Peso da máquina | 1500kg |
3. Máquina embaladora de toalhas de mão dobrável totalmente automática XY-BT-298 N
Contorno
1. Toda a máquina adota PLC e servo motor como unidade de controle e acionamento para realizar a operação totalmente automática de transporte de produtos, distribuição de material, alimentação de filme, fabricação de sacos, abertura de sacos, enchimento de sacos, selagem, codificação de data, etc.;
2. Formação de molde: a vedação adota um design de formação de pressão negativa do molde para garantir que o efeito da embalagem seja bonito;
3. Interface homem-máquina: configuração da tela de toque, operação, operação simples e conveniente;
4. Rastreamento de falhas e alarme: A máquina pode descobrir rapidamente a causa e a localização da falha e exibi-la automaticamente na tela sensível ao toque, o que é conveniente para a manutenção do equipamento;
5. Sistema de monitoramento: Monitore se há saco de embalagem e produto de tecido, para evitar nenhuma embalagem ou operação de produto de tecido;quando o formato da embalagem for anormal, ela será descarregada automaticamente;quando a bolsa for aberta de forma anormal, ela irá parar automaticamente;quando o saco de embalagem está preso e não abre, ele descarregará automaticamente os sacos de embalagem;
6. A velocidade de embalagem pode ser ajustada livremente;
7. Sistema de controle de temperatura: Adota aquecimento instantâneo de fio de aquecimento e modo de controle AC, que é altamente adaptável à qualidade corona dos sacos de embalagem e evita efetivamente as desvantagens de selos falsos;
Principais Parâmetros Técnicos
Tamanho da embalagem（C*L*A） | (180-230)*(110-200)*76mm |
Velocidade de embalagem (saco/min) | 20-40 sacos/min |
Potência total (KW) | 11KW |
Poder | 380 V 50Hz |
Peso da máquina | 3000kg |
Dimensão total（C*L*A） | Cerca de 5332x1060x1693mm (C * L * A) |
Requisitos de pressão de ar | 0,5 ~ 0,6 MPA |
Materiais de embalagem | Filme em rolo OPP, CPP, PE, etc. com função de selagem a quente |
Layout da linha de produção
