XY-GU-281
XINYUN

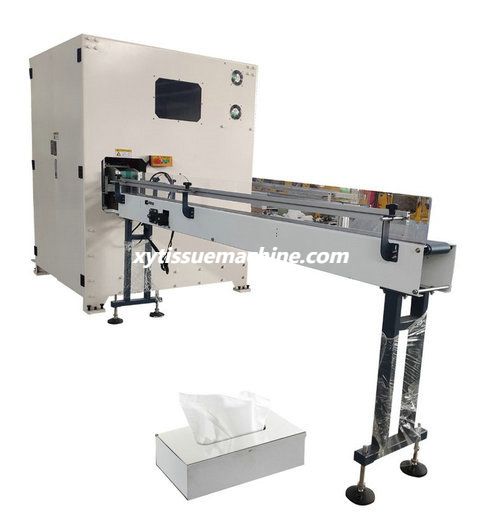

XY-GU-281 CE Bom Preço Tecido Facial Automático
Corte de serra de toras de papel Máquinas
Contorno
1. Corte a cabeça do papel e o sistema da cauda do papel: o controle do programa PLC e a operação da tela de toque são concluídos.
O comprimento após a remoção da cabeça e da cauda é de 15 mm a 25 mm.2.O sistema elétrico de detecção ocular de saída de papel do equipamento, incluindo máquinas de embalagem e transportadores, desligará automaticamente a máquina de corte quando ocorrer uma falha e os produtos forem acumulados.
3. Controle de inversor de motor, economia de energia, inversor da marca Delta ou Inovance.
4. O console de controle do equipamento é uma tela sensível ao toque e o painel é feito de gravação em aço inoxidável.
5. A caixa de controle elétrico do equipamento é integrada ao host para garantir que o circuito não seja danificado e seja seguro.
6. A tampa de segurança do equipamento possui malha de ferro embutida e plexiglass para observação externa, que possui funções de proteção de segurança.
Link de vídeo: https://youtu.be/EzMsnPSzIOk
Parâmetro Técnico
Tamanho de corte | Comprimento | 90-210mm |
Largura | 80-110mm | |
Altura | 25-120mm | |
Velocidade de corte | 200-260 cortes/minuto (a velocidade de corte varia de acordo com o comprimento do corte) | |
Sistema de controle | Controle do programa PLC | |
servoacionamento | ||
operação da tela de toque | ||
Método de alimentação | servoacionamento | |
posicionamento e transmissão síncrona da correia | ||
Método de corte | Movimento rotacional de 360° contínuo | |
Precisão de corte de papel | erro de corte ±1mm | |
Sistema de afiação de facas | afiação automática | |
configuração de parâmetros da tela de toque | ||
Diâmetro externo do cortador de papel | ￠610mm | |
Pressão de ar necessária | 0,5Mpa (preparado pelo comprador)
| |
Poder | 7KW, 380V/50Hz | |
Tamanho da máquina (C*L*A) | 1600*1650*1700mm | |
Peso | 1,5 toneladas | |
Cor do equipamento | processo de pulverização de tinta branca leitosa | |

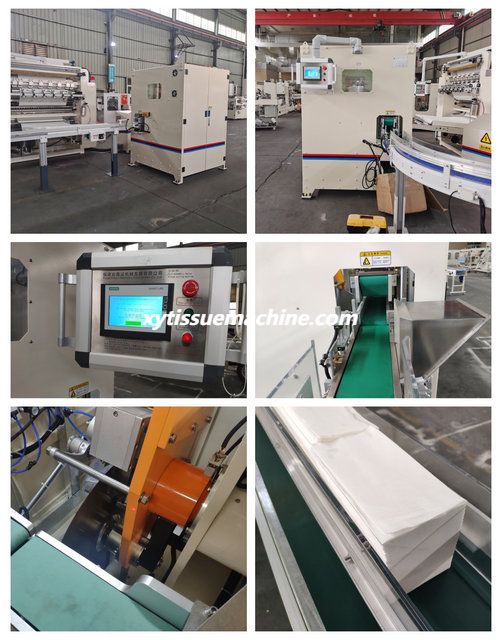

Imagens detalhadas
Lista de configurações
Categoria | NÃO. | Nome | Modelo | Quantidade | Unidade | Marca |
Aparelhos elétricos | 1 | Motor assíncrono porta-ferramentas trifásico | 2,2 kW 4P | 1 | definir | |
2 | Motor assíncrono de faca circular trifásico | 2,2 kW | 1 | definir | ||
3 | Motorredutor | 0,2 kW | 1 | definir | ||
4 | Servo redutor de alta precisão | TS-90-L1-R007-P1-DG | 2 | definir | ||
5 | Servo motor | MS5H-80STE-CS03230B-21PO-S01 | 2 | definir | Inovação/DELTA | |
6 | Tela sensível ao toque | DVP107SV | 1 | definir | DELTA | |
7 | CLP | Dvp60es200 | 1 | definir | DELTA | |
8 | Controlador de servidor | DS5L-20P7-PTA | 2 | definir | Inovação/DELTA | |
9 | Conversor de frequência | 2,2 kW | 2 | definir | Inovação/DELTA | |
10 | Trocando a fonte energética | 150W | 1 | definir | DELTA | |
Tipo de mudança | 11 | Interruptor de limite | YBLX-JW2/11H/L | 3 | definir | |
12 | Interruptor fotoelétrico | S3Z-PR-2-FG01-ND | 4 | definir | Datalogic | |
13 | Sensores Fotoelétricos | GTB6-N1212 | 4 | definir | Panasonic/DOENTE | |
14 | Relé intermediário | NXJ-DC24V-4Z1(D) | 4 | definir | ||
15 | Relé de estado sólido | SSR-3DA25A | 1 | definir | ||
16 | Contator CA | NXC32 | 1 | definir | ||
17 | Cilindro de alimentação da cabeça de corte | QGY50*10 | 1 | definir | AirTAC | |
18 | A válvula eletromagnética | 4v210-08 | 6 | definir | AirTAC | |
19 | Cilindro de afiação | QGYE40*15 | 2 | definir | FOSOTO | |
Tipo de cilindro | 20 | Vazamento no cilindro da cabeça e da cauda | CQ2B50-10 | 1 | definir | AirTAC |
21 | Assento do rolamento | FS | 12 | definir | FS | |
Rolamentos | 22 | Trilho deslizante | HIWIN | 4 | definir | HIWIN |
23 | Consequência | FAG | 130 | definir | FAG | |
Cintos | 24 | Correia dentada | UNIENTI | 11 | peças | UNIENTI |
Linha de produção
Tecido facial totalmente automático XY-GU-AA que faz a linha de produção da máquina
Link de vídeo: https://youtu.be/HtMPA_BfzxY
